O que é um Diagrama de Componentes C4?

O modelo C4 (criado por Simon Brown) é uma abordagem hierárquica e focada em abstração para visualizar arquitetura de software. Evita notações complexas usando caixas e setas simples em diferentes níveis de zoom:

Nível 1: Diagrama de Contexto do Sistema — visão de alto nível do sistema e seus atores/sistemas externos.
Nível 2: Diagrama de Container — unidades principais implantáveis/executáveis (aplicações, serviços, bancos de dados, etc.).
Nível 3: Diagrama de Componentes — foca em um único container para revelar sua estrutura interna.
Nível 4: Diagrama de Código — detalhes de nível de classe (raramente desenhados).

Um Diagrama de Componentes C4 mostra especificamente:

Os principais elementos estruturais (componentes) dentro de um único container (por exemplo, uma API web, backend móvel, microsserviço).
Suas responsabilidades e agrupamentos funcionais.
Como esses componentes interagem entre si.
Dependências em sistemas ou interfaces externos (de outros containers ou pessoas).
Escolhas de tecnologia e estilos de comunicação (por exemplo, REST, mensageria) quando relevantes.

Ele se concentra em módulos conceituais em vez de classes/interfaces granulares, tornando-o ideal para arquitetos e desenvolvedores discutirem, validarem e documentarem o design interno antes da implementação ou durante a refatoração.

Propósito desta página específica

Esta página educa os usuários sobre como gerarDiagramas de Componentes C4 (Nível 3) rapidamente por meio de IA, sem desenho manual. Os principais pontos de venda destacados incluem:

Geração instantânea a partir de descrições em linguagem natural.
Aprimoramento conversacional (adicionar/remover componentes, alterar responsabilidades, ajustar dependências → o diagrama é regenerado automaticamente).
Aplicação consistente da notação oficial C4.
Rápida iteração para explorar opções de design.
Melhor comunicação entre equipes, sincronização de documentação e suporte à refatoração.

Como a Ferramenta Funciona (Fluxo do Usuário)

Embora a página inicial em si seja estática (conteúdo explicativo + exemplos), a funcionalidade real reside na interface vinculadaChatbot de IA interface (geralmente em domínios como ai-toolbox.visual-paradigm.com ou integrada no Visual Paradigm Online/Desktop).

Uso típico passo a passo:

Acesse o chatbot — Ou diretamente por meio de sessões compartilhadas, no menu de ferramentas do Visual Paradigm Online → Chatbot, ou na edição Desktop (Ferramentas → Chatbot).
Forneça uma descrição inicial — Use linguagem natural para descrever os internos de um contêiner. Foque em:
- Áreas/funções/módulos funcionais
- Responsabilidades principais de cada parte
- Como as partes interagem
- Dependências externas (por exemplo, bancos de dados, serviços de autenticação, APIs de terceiros)

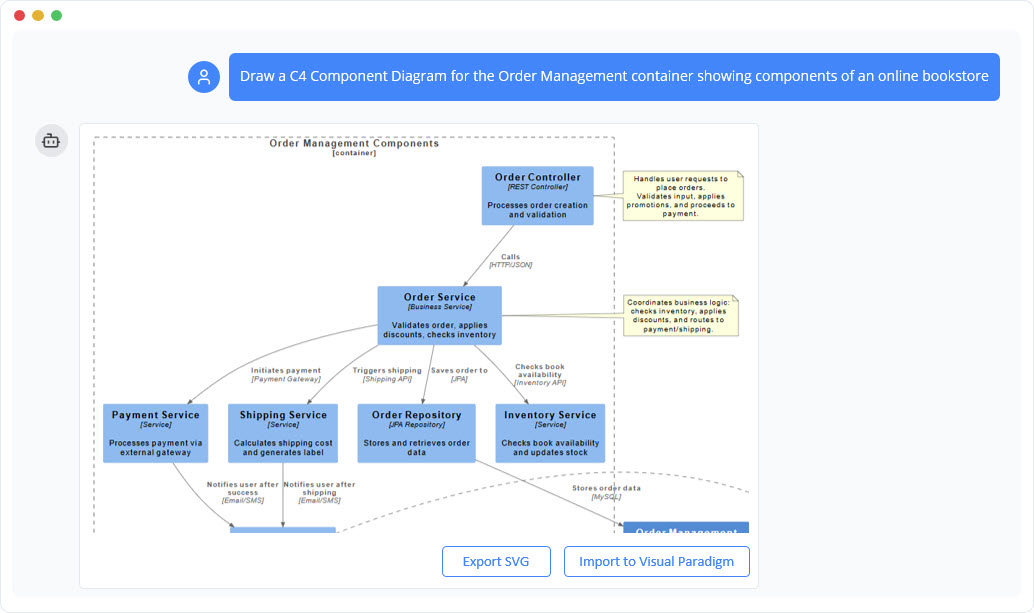

A IA gera o diagrama — O chatbot interpreta seu texto, aplica as regras C4 e gera um diagrama visual de componentes (provavelmente usando PlantUML ou algo semelhante em segundo plano).
Itere de forma conversacional — Continue conversando:
- “Adicione um componente de camada de cache”
- “Faça o processador de pagamentos usar mensagens assíncronas”
- “Divida o componente de lógica de negócios em serviços e repositório”
- A IA atualiza e regenera o diagrama instantaneamente.
Aprimorar e exportar — Revise o resultado. Em ambientes completos do Visual Paradigm:
- Importe o diagrama para um projeto para edições manuais/ajustes de layout.
- Exportar como PNG, PDF, SVG, etc.
- Integre em suites C4 maiores (link para visualizações de Container/Contexto).
- Compartilhe o histórico de conversa ou o projeto.

Nenhuma habilidade de programação ou diagramação é necessária para a geração básica — apenas descrições claras em inglês.

Exemplos de prompts da página

A página fornece prompts iniciais prontos para uso (muitas vezes com links “[Ler histórico de conversa →]” para sessões de demonstração):

“Mostre um diagrama de componente C4 para um sistema de logística e rastreamento de entregas.”
“Prepare um diagrama de componente C4 para um sistema de exames e avaliações online.”
“Gere um diagrama de componente C4 para uma plataforma de comércio eletrônico.”

Esses exemplos demonstram uma redação eficaz: nomeie o sistema/container e solicite o tipo de diagrama de forma explícita.

Benefícios destacados

Cria diagramas detalhados de nível 3 diretamente a partir de texto (sem o problema da página em branco).
Impõe automaticamente uma notação C4 limpa e consistente.
Permite a exploração rápida de designs e comparação de alternativas.
Ajuda a alinhar equipes visualmente durante discussões ou revisões.
Mantém os documentos de arquitetura atualizados conforme as ideias evoluem.
Apoia a refatoração ao modelar estruturas de componentes “como está” versus “como deveria ser”.

Requisitos e acesso

Versão gratuita — Provavelmente disponíveis gerações/previsões limitadas por meio dos links do chat.visual-paradigm.com.
Recursos completos — Requer uma assinatura do Visual Paradigm Online ou uma licença de Desktop (com manutenção ativa) para uso ilimitado, importações, edição avançada e integração.
Nenhum download necessário para a versão em nuvem; o Desktop oferece capacidades offline.
O chatbot é consciente do contexto e especializado em C4 (além de UML, ArchiMate, etc.).

Dicas para melhores resultados

Seja específico sobre o escopo do container (por exemplo, “o container da API de back-end” em vez de todo o aplicativo).
Mencione tecnologias se relevantes (por exemplo, “componentes do Spring Boot usando repositórios JPA”).
Use prompts de acompanhamento para aprimorar — a natureza conversacional é a maior vantagem.
Comece de forma ampla, depois se aprofunde — gere primeiro um diagrama de contêineres, depois examine um contêiner para obter a visão de componentes.
Se a saída não estiver exatamente correta, descreva as ajustes com clareza (por exemplo, “Remova o acesso direto ao banco de dados dos componentes da interface de usuário”).

Esta abordagem de IA reduz drasticamente a barreira para criar e manter bons diagramas arquitetônicos, especialmente em ambientes ágeis ou de rápida evolução. Se você está trabalhando com microsserviços, APIs ou refatoração de monolitos, é uma forma prática de obter uma visão de componentes limpa e compartilhável em segundos, em vez de horas.

Para testes práticos, visite a página e siga um dos links de chat de exemplo, ou explore as principais ferramentas C4 do Visual Paradigm em visual-paradigm.com/solution/c4-diagram-tool.
