ユーザーのログインフローを可視化する：PlantUMLを使ったステップバイステップガイド

By vpadmin
ユーザーのログインフローを可視化する：PlantUMLを使ったステップバイステップガイド

複雑なシステムを前にして、「これらの部品どうしは実際にどう通信しているのだろう？」と疑問に思ったことはありませんか？PlantUMLシーケンス図ビルダーVisual Paradigmから提供されるこのツールは、複雑な相互作用を解明するための新しい最高のパートナーです。単なるツールではなく、抽象的な概念を明確なステップバイステップの物語に変換する視覚的翻訳者です。ユーザーがシステムにログインするまでの全行程を、コードを1行も書かずにスケッチできると想像してみてください。成功経路と失敗経路を含めた完全なプロセスです。これが、直感的なウェブベースのエディタの力です。ライブプレビューとリアルタイムのコード生成機能により、ドラッグアンドドロップだけでプロフェッショナルなシーケンス図を作成でき、プログラミングの専門家でなくても問題ありません。このガイドでは、この強力なツールを使って、画像に示されているような詳細な「ユーザーのログインフロー」図を作成する方法を丁寧に紹介します。

PlantUMLシーケンス図ビルダーとは何ですか？

このPlantUMLシーケンス図ビルダーPlantUMLシーケンス図ビルダーは、UMLシーケンス図の作成を簡素化することを目的としたウェブベースのアプリケーションです。視覚的なエディタとして機能し、参加者（ユーザー、システム、データベースなど）を定義し、それらの間で交換されるメッセージの順序を設定できます。その魔法はリアルタイムで発揮されます。簡単なフォームを使って図を構築するだけで、ツールは自動的に裏にあるPlantUMLコードを生成し、ライブでの視覚的プレビューを表示します。これにより、図の作成言語の文法に気を配るのではなく、システムの相互作用の論理に集中できます。ソフトウェアアーキテクトやビジネスアナリスト、あるいはシステム内の異なるコンポーネントが時間とともにどのように通信するかを可視化したいすべての人にとって最適です。その結果、ドキュメント作成、チーム内の議論、プレゼンテーションなどに使用できる明確でプロフェッショナルな図が得られます。

ビルダーの主な機能

このPlantUMLシーケンス図ビルダーがこれほど効果的である理由を詳しく見てみましょう。まず、構造化された参加者エディタがあります。インターフェースの左側では、相互作用に関与するすべてのエンティティを簡単に追加・管理できます。それぞれを「アクター」、「境界」、「制御」、「データベース」として定義することで、図に文脈と明確さをもたらします。次に、構造化されたシーケンスエディタでは、メッセージの流れ、ノート、制御フラグメントを定義できます。ここが、参加者間の正確な通信を編成する場所です。たとえば、ユーザーからログインUIへの「メッセージ」を追加し、その後UIからバックエンドサービスへのメッセージを追加できます。また、alt（代替経路用）、opt（オプションステップ用）、またはloop（繰り返し動作用）といった制御フローのフラグメントを追加して、複雑な論理をモデル化できます。ライブPlantUMLコード生成機能により、図のテキストベースの表現を常に確認でき、透明性と検証可能性が確保されます。また、ライブ視覚的図のプレビューにより、即座にフィードバックを得られ、図を構築する過程でその姿がリアルタイムで現れるのを確認できます。最後に、ローカル保存／読み込み機能により、プロジェクトを直接コンピュータにJSONファイルとして保存でき、作業のセキュリティとプライバシーが確保されます。

ユーザーのログインフロー図の作成方法

それでは実践的に進み、画像に示されているような「ユーザーのログインフロー」図を作成しましょう。最初のステップは、図のタイトル「ユーザー認証」のような説明的なものに置き換えます。次に、あなたが定義する必要があります参加者。この場合、ユーザー（アクター）、ログインUI（境界）、認証サービス（制御）、ユーザーDB（データベース）が必要です。適切なタイプを選択し、ユニークなエイリアスと表示ラベルを付けることでこれらを追加できます。参加者が設定されると、次はシーケンスエディタです。まず、ユーザーからログインUIへのメッセージを追加し、「enterCredentials()」とラベル付けします。次に、ログインUIから認証サービスへのメッセージを追加し、「login(username, password)」とラベル付けします。ここがaltフラグメントが登場する場所です。altブロックを追加して、2つの可能な結果を表示できます：認証情報が有効な場合、システムはダッシュボードを表示します。無効な場合、エラーメッセージを表示します。さらにloopフラグメントを追加して、ユーザーが複数回ログインを試行するシナリオをモデル化できます。構築する過程でライブ可視化図プレビューは即座に更新され、完全なフローを表示します。

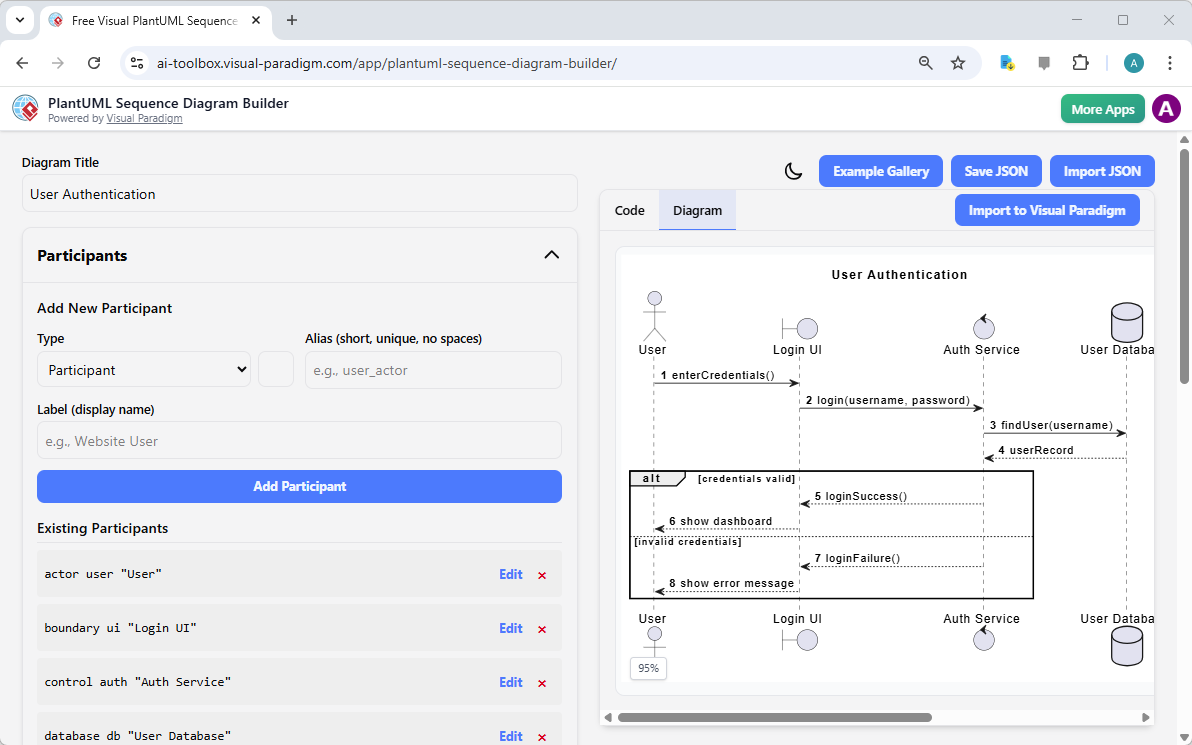

This is a screenshot of Visual Paradigm's PlantUML Sequence Diagram Builder. It shows an example:

このツールを使う理由は？

では、なぜあなたはPlantUMLシーケンス図ビルダー他のツールよりもこのツールを使うべきでしょうか？その答えは、シンプルさと強力さの独自な組み合わせにあります。PlantUMLの構文について事前に知識がなくても、非常に使いやすく、フォームを埋めたりボタンをクリックするだけで複雑な図を構築できます。また、制御フラグメントや条件論理を含む高度なシナリオを扱えるほど強力です。リアルタイムプレビューは画期的で、すべての変更の影響を即座に確認できます。これにより、チームメンバーと簡単に図を共有しフィードバックを得られるため、共同作業に最適です。学習にも非常に役立ちます。ライブコード生成機能により、入力内容がPlantUMLコードにどのように変換されるかを正確に確認できます。そして何より素晴らしいのは、アカウント登録も不要で、完全に無料で利用でき、すべてのデータはあなたのコンピュータのローカルに保存される点です。プロフェッショナルレベルのツールでありながら、使い勝手は非常に快適です。

要約

  • 何であるか：視覚的なインターフェースを備えたWebベースのPlantUMLシーケンス図作成ツール。

  • 主な利点：ライブコードと視覚的プレビューにより、複雑な相互作用のモデリングを簡素化。

  • 主要機能：構造化された参加者／シーケンスエディタ、ライブコード生成、ローカルJSONの保存／読み込み。

  • 最適な用途：ソフトウェアアーキテクト、ビジネスアナリスト、システムの相互作用を可視化したいすべての人。

  • 独自の利点：AIもアカウントもオンラインストレージも不要。純粋なローカルでリアルタイムの図作成のみ。

あなたのシステムの内部構造を明確で視覚的な物語に変える準備はできていますか？PlantUMLシーケンス図ビルダーVisual Paradigmからあなたを待っています。プロフェッショナルなシーケンス図を作成する最も簡単な方法です。今すぐ試してみましょうそして、自分だけの「ユーザーログインフロー」図をどれほど迅速に作成できるかを確認してください。
