सीक्वेंस डायग्राम्स को समझना: विजुअल पैराडाइग्म के साथ एक व्यापक गाइड

परिचय

सीक्वेंस डायग्राम्स यूनिफाइड मॉडलिंग भाषा (UML), जो समय के साथ सिस्टम के भीतर ऑब्जेक्ट्स के बीच अंतरक्रिया के एक डायनामिक दृश्य प्रदान करता है। ऊर्ध्वाधर समय रेखा के साथ अंतरक्रियाओं को क्रमबद्ध तरीके से व्यवस्थित करके, सीक्वेंस डायग्राम्स ऑब्जेक्ट्स के बीच संदेशों के प्रवाह को दर्शाते हैं, जिससे ये सिस्टम व्यवहार के मॉडलिंग के लिए एक आवश्यक उपकरण बन जाते हैं।

यह गाइड सीक्वेंस डायग्राम्स की मूल अवधारणाओं का अध्ययन करेगा, विस्तृत उदाहरण प्रदान करेगा, और उन्हें बनाने के लिए एक स्टेप-बाय-स्टेप ट्यूटोरियल प्रदान करेगा विजुअल पैराडाइग्म ऑनलाइन—एक मुफ्त, स्पष्ट उपकरण। चाहे आप उच्च स्तरीय सिस्टम अंतरक्रियाओं को कैप्चर कर रहे हों या विस्तृत ऑब्जेक्ट सहयोग को दर्शाना चाहते हों, यह गाइड आपको प्रभावी सीक्वेंस डायग्राम डिज़ाइन करने के लिए ज्ञान और कौशल प्रदान करेगा।

सीक्वेंस डायग्राम क्या है?

एक सीक्वेंस डायग्राम एक इंटरैक्शन डायग्राम है जो एक विशिष्ट परिदृश्य में ऑब्जेक्ट्स के सहयोग को कैप्चर करता है, घटनाओं के क्रम पर जोर देता है। क्लास डायग्राम्स के विपरीत जो स्थिर संरचना पर ध्यान केंद्रित करते हैं, सीक्वेंस डायग्राम्स समय-केंद्रित होते हैं, ऊर्ध्वाधर अक्ष का उपयोग समय के प्रगति को दर्शाने के लिए करते हैं और क्षैतिज रेखाओं का उपयोग ऑब्जेक्ट्स के बीच आदान-प्रदान किए गए संदेशों को दर्शाने के लिए करते हैं। वे विशेष रूप से निम्नलिखित के लिए उपयोगी होते हैं:

• उपयोगकर्ता और सिस्टम के बीच, सिस्टम के बीच, या उप-सिस्टम के भीतर अंतरक्रियाओं के मॉडलिंग के लिए।
• उपयोग केस को विस्तृत संचालन प्रवाह में बदलने के लिए।
• विशिष्ट संचालन या पैटर्न को लागू करने वाले सहयोगों को दर्शाने के लिए, जैसे मॉडल-व्यू-कंट्रोलर (MVC) फ्रेमवर्क।

सीक्वेंस डायग्राम्स के विस्तार में भिन्नता हो सकती है, उच्च स्तरीय सिस्टम सीक्वेंस डायग्राम्स से लेकर विस्तृत उदाहरण-विशिष्ट अंतरक्रियाओं तक।

सीक्वेंस डायग्राम्स की मुख्य अवधारणाएँ

मायने रखने वाले सीक्वेंस डायग्राम बनाने के लिए, आपको उनके आधारभूत तत्वों को समझने की आवश्यकता होती है:

लाइफलाइन

एक लाइफलाइन अंतरक्रिया में एक व्यक्तिगत भागीदार का प्रतिनिधित्व करता है, जिसे ऊर्ध्वाधर बिंदी रेखा के रूप में दर्शाया जाता है। प्रत्येक लाइफलाइन को ऑब्जेक्ट या एक्टर के नाम से लेबल किया जाता है, और यह नीचे की ओर फैलता है जिससे उस भागीदार के शामिल होने की अवधि दर्शाई जाती है।

एक्टर

एक एक्टर एक बाहरी एकाइटी है—आमतौर पर एक मानव उपयोगकर्ता, हार्डवेयर डिवाइस, या एक अन्य सिस्टम—जो विषय के साथ अंतरक्रिया करता है। एक्टर संदेशों को शुरू करते हैं या उनके उत्तर देते हैं, लेकिन सिस्टम का हिस्सा नहीं होते हैं। उदाहरण के लिए, एटीएम परिदृश्य में, “ग्राहक” एक एक्टर है।

नोट:

• एक एक्टर एक भूमिका का प्रतिनिधित्व करता है, एक विशिष्ट एकाइटी का नहीं (उदाहरण के लिए, एक व्यक्ति कई भूमिकाएँ निभा सकता है)।
• एक ही एक्टर भूमिका को एक से अधिक एकाइटी निभा सकती है।

एक्टिवेशन

एक एक्टिवेशन बार लाइफलाइन पर एक पतला आयत है, जो दर्शाता है कि ऑब्जेक्ट कब सक्रिय रूप से किसी संचालन को कर रहा है। बार के ऊपरी हिस्से को संचालन की शुरुआत के साथ संरेखित किया जाता है, और निचला हिस्सा उसके समापन को दर्शाता है।

संदेश

संदेश लाइफलाइन्स के बीच संचार हैं, जिन्हें क्षैतिज तीर के रूप में दर्शाया जाता है। इनके कई प्रकार होते हैं:

• कॉल संदेश: लक्ष्य लाइफलाइन पर एक संचालन को आह्वान करता है (उदाहरण के लिए, एक फ़ंक्शन कॉल).
• प्रतिक्रिया संदेश: कॉलर को वापस जानकारी भेजता है, आमतौर पर एक टूटी हुई तीर के रूप में दिखाया जाता है।
• स्वयं संदेश: एक ऑब्जेक्ट द्वारा अपने स्वयं के संचालन को आह्वान करने का प्रतिनिधित्व करता है, जो उसी लाइफलाइन पर वापस लौटता है।
• पुनरावृत्त संदेश: एक ऐसा स्वयं आह्वान जो मौजूदा एक्टिवेशन पर जमा होता है, जो नेस्टेड कॉल्स को इंगित करता है।
• निर्माण संदेश: एक नया ऑब्जेक्ट को अस्तित्व में लाता है, आमतौर पर “निर्माण” स्टेरियोटाइप के साथ दिखाया जाता है।
• नष्ट करने वाला संदेश: ऑब्जेक्ट के जीवनचक्र के अंत के लिए अनुरोध करता है, जिसे लाइफलाइन के अंत में “X” के साथ चिह्नित किया जाता है।
• अवधि संदेश: संदेश आह्वान के समय अवधि को उजागर करता है, आमतौर पर एक झुकी हुई तीर के रूप में दिखाया जाता है।

नोट

नोट आरेख तत्वों से जुड़े अनुमान हैं, जो मॉडल के अर्थ को प्रभावित किए बिना संदर्भ या स्पष्टीकरण प्रदान करते हैं। ये अनुमानों या सीमाओं को समझाने के लिए उपयोगी हैं।

अनुक्रम आरेख कब उपयोग करें

अनुक्रम आरेख कई परिस्थितियों में उज्ज्वल रहते हैं:

• सक्रिय ऑब्जेक्ट या उपप्रणालियों के बीच उच्च स्तर के अंतरक्रियाओं का मॉडलिंग।
• ऑब्जेक्ट उदाहरणों के उपयोग केस या संचालन को वास्तविक बनाने के लिए सहयोग करने के तरीके का विस्तार से वर्णन।
• सामान्य अंतरक्रियाओं (सभी संभावित मार्गों) या विशिष्ट उदाहरणों (एक मार्ग) को रिकॉर्ड करना।
• MVC जैसे फ्रेमवर्क को दृश्य बनाना, जो दिखाता है कि मॉडल, दृश्य और कंट्रोलर घटक कैसे अंतरक्रिया करते हैं।

Visual Paradigm के साथ अनुक्रम आरेख बनाने के लिए चरण-दर-चरण गाइड

आइए एक एटीएम निकासी परिदृश्य के उदाहरण के रूप में अनुक्रम आरेख बनाने की प्रक्रिया के माध्यम से चलें।

चरण 1: सहभागियों की पहचान करें

संलग्न ऑब्जेक्ट और अभिनेताओं को निर्धारित करें:

• अभिनेता: ग्राहक
• ऑब्जेक्ट: एटीएम इंटरफेस, एटीएम कंट्रोलर, बैंक प्रणाली

चरण 2: विजुअल पैराडाइम ऑनलाइन लॉन्च करें

1. देखें विजुअल पैराडाइगम ऑनलाइन और लॉग इन करें (मूलभूत उपयोग के लिए यह मुफ्त है)।
2. “नया बनाएँ” पर क्लिक करें और “अनुक्रम आरेख” चुनें।

चरण 3: जीवन रेखाएँ जोड़ें

1. टूलबार से, प्रत्येक भागीदार के लिए (उदाहरण के लिए, ग्राहक, एटीएम इंटरफेस, एटीएम नियंत्रक, बैंक प्रणाली).
2. प्रत्येक जीवन रेखा को स्पष्ट रूप से लेबल करें।

चरण 4: अंतरक्रिया प्रवाह को परिभाषित करें

1. क्रियाकलाप के प्रारंभिक क्रिया से शुरू करें (उदाहरण के लिए, ग्राहक “कार्ड डालें” को भेजता है एटीएम इंटरफेस).
2. “कॉल संदेश” उपकरण का उपयोग करके एक तीर खींचें ग्राहक के लिए एटीएम इंटरफेस.
3. पर एक सक्रियता बार जोड़ें एटीएम इंटरफेस कि यह अनुरोध को प्रसंस्करण कर रहा है।

चरण 5: संदेश जोड़ें

1. प्रवाह जारी रखें:
   • ATM इंटरफेस “कार्ड की जांच करें” को भेजता है ATM कंट्रोलर.
   • ATM कंट्रोलर “कार्ड की जांच करें” को कॉल करता है बैंक सिस्टम.
2. प्रतिक्रिया संदेश शामिल करें (उदाहरण के लिए बैंक सिस्टम “कार्ड वैध” को वापस लौटाता है ATM कंट्रोलर).

चरण 6: आंतरिक तर्क का प्रबंधन करें

1. यदि कोई वस्तु आंतरिक रूप से प्रसंस्करण करती है (उदाहरण के लिए ATM कंट्रोलर PIN की जांच करता है).
2. आवश्यकता पड़ने पर नेस्टेड संचालन के लिए पुनरावर्ती संदेश का उपयोग करें।

चरण 7: वस्तु निर्माण/विनाश का मॉडल बनाएं

1. यदि एक नई वस्तु बनाई जाती है (उदाहरण के लिए एक लेनदेन वस्तु), एक बनाएं संदेश का उपयोग करें।
2. यदि लागू हो, वस्तु विनाश को एक नष्ट करें संदेश के साथ चिह्नित करें।

चरण 8: नोट्स और सीमाएं जोड़ें

1. मान्यताओं को स्पष्ट करने के लिए एक नोट लगाएं (उदाहरण के लिए “मान लिया गया है कि PIN वैध है”)।
2. समय सीमाओं को दिखाने के लिए समय संदेश का उपयोग करें यदि संबंधित हो।

चरण 9: सुधारें और निर्यात करें

1. स्पष्टता के लिए लेआउट को समायोजित करें (लाइफलाइन को संरेखित करें, संदेशों को समान रूप से अंतराल दें)।
2. अपने आरेख को सहेजें और “निर्यात” विकल्प के माध्यम से PNG, PDF या अन्य प्रारूप में निर्यात करें।

अभी आज़माएं: “अभी ड्रॉ” पर क्लिक करके विज़ुअल पैराडाइग्म ऑनलाइन के साथ अपना अपना अनुक्रम आरेख बनाएं।

अनुक्रम आरेखों के उदाहरण

उदाहरण 1: एटीएम निकासी

यह आरेख एक ग्राहक द्वारा नकदी निकासी के मॉडल को दर्शाता है:

• भागीदार: ग्राहक (किरदार), एटीएम इंटरफेस, एटीएम नियंत्रक, बैंक प्रणाली.
• प्रवाह:
  1. ग्राहक → एटीएम इंटरफेस: “कार्ड डालें”
  2. एटीएम इंटरफेस → एटीएम नियंत्रक: “कार्ड की पुष्टि करें”
  3. एटीएम नियंत्रक → बैंक प्रणाली: “कार्ड की जांच करें”
  4. बैंक प्रणाली → ATM नियंत्रक: “कार्ड वैध”
  5. ATM नियंत्रक → ATM इंटरफेस: “PIN मांगा जा रहा है”
  6. ग्राहक → ATM इंटरफेस: “PIN दर्ज करें”
  7. अंतिम प्रतिक्रिया: “नकदी वितरित की गई”

उदाहरण 2: सीट बुक करें

यह उदाहरण (मूल उदाहरण से प्रेरित) एक उपयोगकर्ता द्वारा सीट बुक करने का दर्शाता है:

• भागीदार: उपयोगकर्ता (कलाकार), इंटरफेस, मुख्य नियंत्रक, रूट, रूट.
• प्रवाह:
  1. उपयोगकर्ता → इंटरफेस: “सीट बुक करें”
  2. इंटरफेस → मुख्य नियंत्रक: “बुकिंग प्रोसेस करें”
  3. मुख्य नियंत्रक → रूट्स: “उपलब्ध रूट्स प्राप्त करें”
  4. रूट्स → रूट: “उपलब्धता जांचें”
  5. पुष्टि के साथ वापसी प्रवाह।

उदाहरण 3: अस्पताल बिस्तर आवंटन

इस परिदृश्य में समय सीमाएँ शामिल हैं:

• भागीदार: नर्स (किरदार), प्रणाली, बिस्तर प्रबंधक.
• प्रवाह:
  1. नर्स → प्रणाली: “बेड मांगें”
  2. प्रणाली → बेड प्रबंधक: “उपलब्ध बेड खोजें”
  3. अवधि संदेश आवंटन में लगे समय को दिखाता है।

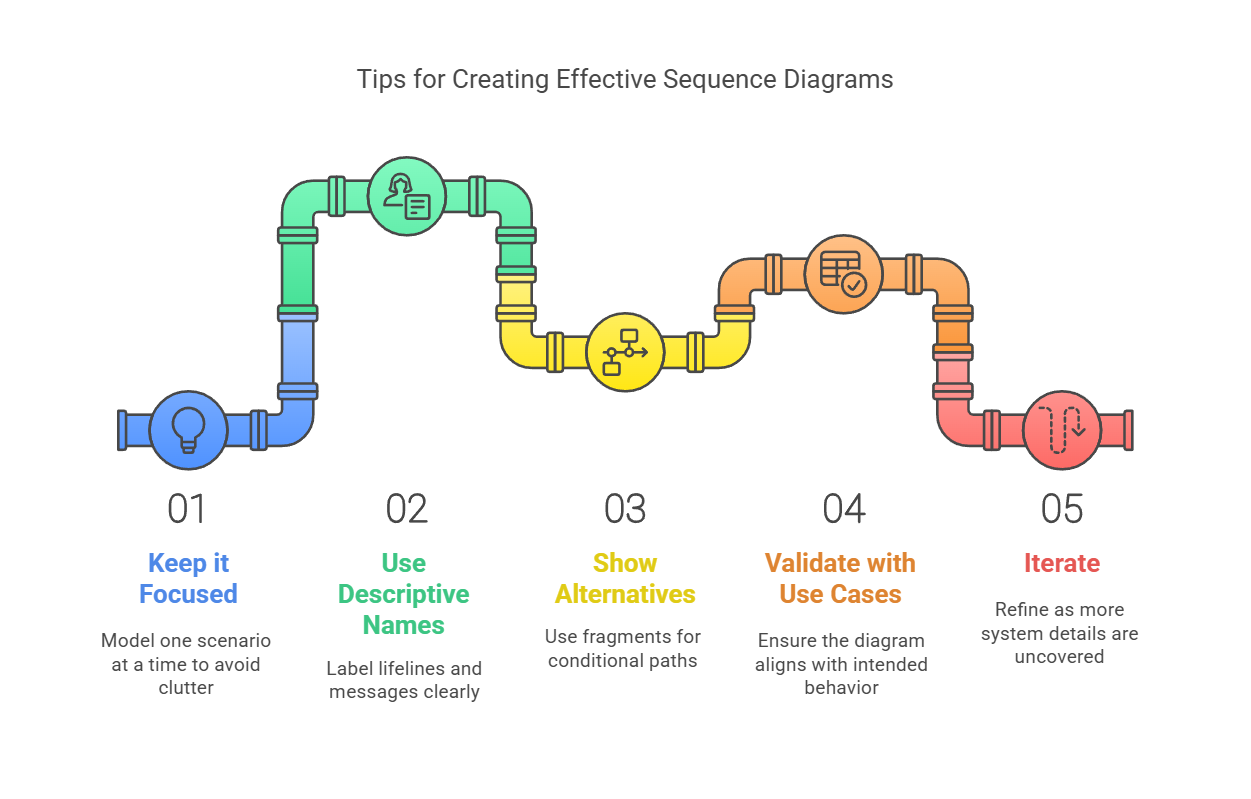

प्रभावी अनुक्रम आरेख के लिए टिप्स

1. इसे फोकस में रखें: गड़बड़ी से बचने के लिए एक समय में एक स्थिति का मॉडल बनाएं।
2. वर्णनात्मक नामों का उपयोग करें: लाइफलाइन और संदेशों को स्पष्ट रूप से लेबल करें (उदाहरण के लिए, “कार्ड की पुष्टि करें” बनाम “संदेश1”)।
3. विकल्प दिखाएं: शर्ती रास्तों के लिए फ्रैगमेंट (उदाहरण के लिए, “alt” विकल्पों के लिए) का उपयोग करें।
4. उपयोग केस के साथ प्रमाणित करें: सुनिश्चित करें कि आरेख इच्छित व्यवहार के साथ समान हो।
5. पुनरावृत्ति करें: जैसे ही आप प्रणाली के बारे में अधिक विवरण खोजते हैं, इसे सुधारें।

सिफारिश किए गए UML अनुक्रम आरेख

कई मुख्य विशेषताओं और लाभों के कारण विजुअल पैराडाइग्म अनुक्रम आरेख बनाने के लिए एक आदर्श उपकरण है:

1. व्यापक UML समर्थन: विजुअल पैराडाइग्म सभी UML आरेख प्रकार, अनुक्रम आरेख सहित, का समर्थन करता है। इससे यह प्रणाली के विभिन्न पहलुओं के मॉडलिंग के लिए एक लचीला उपकरण बनता है। यह प्रोफेशनल दिखने वाले आरेख बनाने के लिए आवश्यक सभी UML प्रतीक और कनेक्टर प्रदान करता है12.

2. उपयोगकर्ता-अनुकूल इंटरफेस: उपकरण ड्रैग-एंड-ड्रॉप कार्यक्षमता के साथ एक स्पष्ट और उपयोग में आसान इंटरफेस प्रदान करता है। इससे उपयोगकर्ताओं को अनुक्रम आरेख बनाने और संशोधित करने में त्वरित रूप से सक्षम बनाया जाता है, बिना तीव्र शिक्षा के आवश्यकता के। इंटरफेस की सरलता इसे शुरुआती और अनुभवी उपयोगकर्ताओं दोनों के लिए उपलब्ध बनाती है12.

3. समय-केंद्रित प्रतिनिधित्व: विजुअल पैराडाइग्म में सीक्वेंस डायग्राम समय के अनुसार व्यवस्थित होते हैं, जहां ऊर्ध्वाधर अक्ष समय के प्रगति का प्रतिनिधित्व करता है। इससे वस्तुओं के बीच अंतरक्रिया और संदेशों के क्रम को दृश्य रूप से देखने में मदद मिलती है, जिससे ऑपरेशन के प्रवाह को समझना आसान हो जाता है34.

4. उन्नत दृश्य मॉडलिंग: विजुअल पैराडाइग्म उन्नत दृश्य मॉडलिंग क्षमताएं प्रदान करता है, जिससे उपयोगकर्ता आसानी से जटिल सीक्वेंस डायग्राम बना सकते हैं। इस उपकरण में विभिन्न संदेश प्रकार, लाइफलाइन्स और अंतरक्रिया टुकड़ों का समर्थन होता है, जिससे सिस्टम व्यवहार का विस्तृत और सटीक मॉडलिंग संभव होता है5.

5. सहयोग विशेषताएं: विजुअल पैराडाइग्म एक ही डायग्राम पर एक साथ कई उपयोगकर्ताओं के काम करने की अनुमति देकर सहयोग का समर्थन करता है। यह विशेषता बड़े प्रोजेक्ट्स पर काम कर रही टीमों के लिए विशेष रूप से उपयोगी है, क्योंकि इससे संचार में सुविधा होती है और सुनिश्चित करती है कि सभी एक ही पेज पर हैं12.

6. अन्य उपकरणों के साथ एकीकरण: उपकरण अन्य सॉफ्टवेयर, जैसे MS Office के साथ बिना किसी दिक्कत के एकीकृत होता है, जिससे उपयोगकर्ता डायग्राम को दस्तावेजों और प्रेजेंटेशन में एम्बेड कर सकते हैं। इस एकीकरण से डायग्राम का उपयोग विभिन्न संदर्भों, जैसे रिपोर्ट्स और मीटिंग्स में बढ़ जाता है12.

7. टेम्पलेट्स और उदाहरण: विजुअल पैराडाइग्म सीक्वेंस डायग्राम के लिए विभिन्न टेम्पलेट्स और उदाहरण प्रदान करता है, जिन्हें नए डायग्राम बनाने के लिए शुरुआती बिंदु के रूप में उपयोग किया जा सकता है। इन टेम्पलेट्स उपयोगकर्ताओं को समय बचाने में मदद करते हैं और यह सुनिश्चित करते हैं कि उनके डायग्राम बेस्ट प्रैक्टिस का पालन करते हैं12.

8. ऑटो-नंबरिंग और फॉर्मेटिंग: उपकरण संदेशों के ऑटो-नंबरिंग और कस्टमाइज़ेबल फॉर्मेटिंग विकल्प जैसी विशेषताएं प्रदान करता है। इन विशेषताओं में डायग्राम की पठनीयता और संगठन को बनाए रखने में मदद मिलती है, विशेष रूप से जटिल अंतरक्रियाओं के साथ काम करते समय6.

9. निर्यात और साझाकरण विकल्प: विजुअल पैराडाइग्म उपयोगकर्ताओं को डायग्राम को PNG, JPG, PDF और SVG जैसे विभिन्न फॉर्मेट में निर्यात करने की अनुमति देता है। इससे उपयोगकर्ता उन स्टेकहोल्डर्स के साथ डायग्राम साझा करने में आसानी होती है, जिन्हें उपकरण तक पहुंच नहीं है12.

10. मुफ्त संस्करण उपलब्ध है: विजुअल पैराडाइग्म अनुकूल एडिशन प्रदान करता है जो अनुक्रम आरेखों का समर्थन करता है, जिससे उपयोगकर्ताओं के लिए UML को कोई लागत नहीं लगाते हुए सीखने और उपयोग करने के लिए उपलब्ध होता है। यह संस्करण व्यक्तिगत उपयोगकर्ताओं और छोटी टीमों के लिए उपयुक्त है7.

अनुक्रम आरेख दिशानिर्देश

अनुक्रम आरेख बनाने में स्पष्टता और सटीकता सुनिश्चित करने के लिए कई मुख्य दिशानिर्देश शामिल होते हैं। यहां अनुसरण करने वाले मुख्य दिशानिर्देश हैं:

1. भागीदारों की पहचान करें

• कार्यकर्ता: उपयोगकर्ताओं या प्रणाली के साथ अंतर्क्रिया करने वाले बाहरी तत्वों का प्रतिनिधित्व करते हैं।
• वस्तुएं: अंतर्क्रिया में भाग लेने वाले प्रणाली के घटकों का प्रतिनिधित्व करते हैं।

2. संदेशों को परिभाषित करें

• समकालीन संदेश: तीव्र रेखाएं और तीर, जो उन कॉल का प्रतिनिधित्व करते हैं जो प्रतिक्रिया का इंतजार करते हैं।
• असमकालीन संदेश: टूटी हुई रेखाएं और तीर, जो उन कॉल का प्रतिनिधित्व करते हैं जो प्रतिक्रिया का इंतजार नहीं करते हैं।
• प्रतिक्रिया संदेश: टूटी हुई रेखाएं और तीर, जो नियंत्रण या डेटा के लौटने का प्रतिनिधित्व करते हैं।

3. जीवन रेखाएं

• समय के साथ भागीदार के अस्तित्व का प्रतिनिधित्व करते हैं।
• किसी वस्तु के जीवनकाल को दिखाने के लिए टूटी हुई रेखाओं का उपयोग करें।

4. सक्रियता बार

• क्रिया के अवधि का प्रतिनिधित्व करने वाली जीवन रेखाओं पर पतले आयत।
• जब कोई वस्तु सक्रिय हो या कोई संदेश प्रसंस्करण कर रही हो, तब दिखाएं।

5. लूप, शर्तें और विकल्प

• इंटरैक्शन को समूहित करने के लिए फ्रेम (आयताकार) का उपयोग करें।
• लूप, वैकल्पिक (अल्ट), वैकल्पिक (ऑप्ट), आदि जैसे कीवर्ड के साथ फ्रेम को लेबल करें।

6. नोट्स

• टिप्पणियाँ या स्पष्टीकरण जोड़ने के लिए नोट्स का उपयोग करें।
• डैश्ड लाइनों का उपयोग करके नोट्स को लाइफलाइन या संदेशों से जोड़ें।

7. अवधि संदेश

• किसी ऑपरेशन की अवधि या प्रक्रिया के लिए लिए गया समय दर्शाने के लिए नोट्स या फ्रेम का उपयोग करें।

8. इसे सरल रखें

• मुख्य इंटरैक्शन पर ध्यान केंद्रित करें।
• बहुत अधिक विवरणों के साथ आरेख को भारी न बनाएं।

9. स्थिरता

• भागीदारों और संदेशों के लिए स्थिर नामकरण प्रणाली का उपयोग करें।
• स्थिर स्तर के अमूर्तीकरण को बनाए रखें।

निष्कर्ष

अनुक्रम आरेख एक शक्तिशाली तरीका है तंत्र के इंटरैक्शन को दृश्यीकृत और अनुकूलित करने के लिए, आवश्यकताओं और कार्यान्वयन के बीच के अंतर को पार करने के लिए। लाइफलाइन, अभिनेता, एक्टिवेशन और संदेश प्रकार को समझकर आप ऐसे आरेख बना सकते हैं जो जटिल व्यवहार को स्पष्टता के साथ संचारित कर सकते हैं। Visual Paradigm Online के साथ, प्रक्रिया और अधिक उपलब्ध हो जाती है—अपने आप को आजमाएं और अमूर्त परिदृश्य को क्रियान्वयन योग्य डिजाइन में बदलें। चाहे आप ATM, बुकिंग प्रणाली या अस्पताल के प्रवाह का मॉडलिंग कर रहे हों, अनुक्रम आरेख आपके डिजाइन और सहयोग की क्षमता को बढ़ाएंगे।

विजुअल पैराडाइग्म अपने व्यापक के कारण अनुक्रम आरेख बनाने के लिए एक आदर्श उपकरण हैUML समर्थन , उपयोगकर्ता-अनुकूल इंटरफेस, उन्नत दृश्य मॉडलिंग क्षमताएं, सहयोग के लिए विशेषताएं, अन्य उपकरणों के साथ एकीकरण, टेम्पलेट, स्वचालित संख्यांकन, स्वरूपण विकल्प, निर्यात और साझाकरण विकल्प, और मुफ्त संस्करण की उपलब्धता। इन विशेषताओं के कारण यह अनुक्रम आरेखों के उपयोग से तंत्र के गतिशील व्यवहार के मॉडलिंग के लिए एक शक्तिशाली और विविध उपकरण बन जाता है।
