Język modelowania zintegrowanego (UML) to standardowy język wizualnego modelowania zaprojektowany do określania, wizualizowania, konstruowania i dokumentowania artefaktów systemusystemów oprogramowania. Zapewnia kompleksowy zestaw diagramów i oznaczeń do przedstawienia różnych aspektów systemu, od jego struktury po zachowanie. UML jest szeroko stosowany w rozwoju oprogramowania w celu ułatwienia komunikacji między programistami, stakeholderami i innymi członkami zespołu poprzez zapewnienie wspólnego języka wizualnego.

Narzędzia modelowania są niezbędne do tworzenia i zarządzania diagramami UML. Te narzędzia oferują szeroki zakres funkcji wspierających projektowanie i dokumentowanie systemów oprogramowania. Pozwalają użytkownikom tworzyć diagramy takie jak diagramy klas, diagramy przypadków użycia, diagramy sekwencji i inne, które pomagają w zrozumieniu i komunikacji architektury oraz funkcjonalności systemu.

Jednym z wiodącychnarzędzi modelowania UML jestVisual Paradigm. Obsługuje wszystkietypy diagramów UML i oferuje zaawansowane funkcje takie jak sprawdzanie składni, elementy ponownie używalne oraz możliwość tworzenia powiązań między elementami modelu. Visual Paradigm znany jest z łatwości użytkowania, kompatybilności międzyplatformowej oraz obszernych poradników, co czyni go idealnym wyborem zarówno dla pojedynczych programistów, jak i zespołów.

UML i narzędzia modelowania odgrywają kluczową rolę w rozwoju oprogramowania, zapewniając wizualny i strukturalny sposób projektowania i dokumentowania systemu. Poprawiają komunikację, poprawiają jakość projektu i wspierają proces rozwoju od początkowego etapu po wdrożenie.

Kluczowe pojęcia diagramów klas UML

1. Klasy

   • Klasa reprezentuje szablon dla obiektów w systemie. Zawiera dane (atrybuty) i zachowanie (operacje lub metody).

   • W przykładzie:

     • Klient, Zamówienie, Szczegóły zamówienia, Przedmiot, Płatność, Gotówka, Czek, i Kredyt to wszystkie klasy.

   • Wizualnie klasa jest przedstawiona jako prostokąt podzielony na trzy komórki:

     • Górna: Nazwa klasy (np. Klient).

     • Środkowa: Atrybuty (np. nazwa: String, adres: String).

     • Dolna: Operacje (np. obliczPodatek(), obliczCałkowitąWagę()).

2. Atrybuty

   • Atrybuty to właściwości lub składowe danych klasy, często z wskaznikiem widoczności (+ dla publicznych, - dla prywatnych) i typem danych.

   • Przykład: W klasie Klient klasy, -nazwa: String i -adres: String to prywatne atrybuty.

3. Operacje

   • Operacje reprezentują zachowania lub metody, które klasa może wykonywać.

   • Przykład: W klasie Zamówienie operacje obejmują obliczPodsumowanie(), obliczPodatek(), oraz obliczLacznaWage().

4. Związki

   • Diagramy klas UML wykorzystują różne związki, aby pokazać, jak klasy się wzajemnie oddziałują. Obejmują one:

     • Związek: Ogólny związek między dwiema klasami.

       • Przykład: Linia pomiędzy Klient i Zamówienie wskazuje, że klient może składać wiele zamówień (1 do 0..* wielokrotność).

     • Agregacja: Związek „całość-część”, w którym część może istnieć niezależnie (przedstawiony pustym diamentem).

       • Przykład: Klasa Zamówienie agreguje SzczegółyZamówienia (1 do 1..*).

     • Kompozycja: Silniejsza forma agregacji, w której część nie może istnieć bez całości (przedstawiona jako wypełniony romb; nie pokazane w tym przykładzie).

     • Generalizacja: Relacja „jest rodzajem”, pokazująca dziedziczenie (przedstawiona jako strzałka trójkątna).

       • Przykład: Płatność to klasa abstrakcyjna z Gotówka, Czek, oraz Kredyt jako jej podklasami.

     • Rola: Wskazuje rolę, jaką klasa pełni w relacji (np. element w relacji SzczegółyZamówienia do Element związku).

5. Wielokrotność

   • Wielokrotność określa, ile instancji jednej klasy może być powiązanych z jedną instancją innej klasy.

   • Przykład:

     • Klient do Zamówienie to 1 do 0..* (jeden klient może mieć zero lub więcej zamówień).

     • Zamówienie do Szczegóły zamówienia to 1 do 1..* (jedno zamówienie może mieć jedno lub więcej szczegółów zamówienia).

     • Szczegóły zamówienia do Element to 0..* do 1 (zero lub więcej szczegółów zamówienia może być powiązanych z jednym elementem).

6. Klasy abstrakcyjne

   • Klasa abstrakcyjna nie może być instancjonowana i służy jako podstawa dla innych klas. Oznaczana jest kursywą lub słowem kluczowym {abstrakcyjna} słowo kluczowe.

   • Przykład: Płatność to klasa abstrakcyjna z kwota: float jako atrybut.

Zasady tworzenia diagramów klas UML

1. Identyfikacja klas

   • Zacznij od identyfikacji głównych encji w Twoim systemie (np. Klient, Zamówienie, Element).

   • Używaj rzeczowników z dziedziny problemu do nadawania nazw klas.

2. Zdefiniuj atrybuty i operacje

   • Wypisz właściwości (atrybuty) i zachowania (operacje) dla każdej klasy.

   • Używaj odpowiednich typów danych i modyfikatorów widoczności (np. - dla prywatnych, + dla publiczności).

3. Ustanawianie relacji

   • Określ, jak klasy są ze sobą powiązane (powiązanie, agregacja, uogólnienie).

   • Użyj wielokrotności, aby określić liczność relacji.

4. Użyj abstrakcji

   • Zidentyfikuj wspólne atrybuty i zachowania, które można abstrahować do klasy nadrzędnej (np. Płatność z Gotówka, Czek, oraz Kredyt jako podklasy).

5. Zachowaj prostotę

   • Unikaj przeciążania diagramu zbyt wieloma szczegółami. Skup się na najważniejszych klasach i relacjach.

   • Używaj pakietów lub poddiagramów dla dużych systemów.

6. Spójność

   • Przestrzegaj spójnej konwencji nazewnictwa (np. camelCase dla atrybutów, PascalCase dla klas).

   • Używaj standardowych oznaczeń UML, aby zapewnić jasność.

Wskazówki i triki

1. Wykorzystaj kolory i adnotacje

   • Używaj kolorów, aby odróżnić typy klas (np. niebieski dla klas abstrakcyjnych, zielony dla klas konkretnych) lub wyróżnić kluczowe relacje.

   • Dodaj notatki lub ograniczenia (np. {uporządkowane}) w celu wyjaśnienia złożonych relacji.

2. Weryfikuj z zaangażowanymi stronami

   • Udostępnij diagram programistom, projektantom lub klientom, aby upewnić się, że dokładnie odzwierciedla system.

3. Iteruj i doskonal

   • Rozpocznij od diagramu najwyższego poziomu i dopasuj go, gdy pojawiają się więcej szczegółów. Na przykład klasaZamówieniemoże początkowo pokazywać tylkodatęa później zawieraćcalcTotalWeight().

4. Użyj narzędzi

   • Narzędzia takie jak Lucidchart, Visual Paradigm lub Enterprise Architect mogą pomóc w efektywnym tworzeniu i utrzymywaniu diagramów UML.

5. Skup się na wielokrotności

   • Sprawdź wielokrotność, aby uniknąć błędów. Na przykład relacja 0..* międzySzczegółyZamówieniaiPozycjawskazuje, że pozycja może być częścią wielu szczegółów zamówienia, co ma sens w rzeczywistym scenariuszu e-commerce.

6. Wyróżnij operacje

   • Podkreśl operacje wykonywające obliczenia lub krytyczną logikę (na przykładcalcTax()wSzczegółyZamówienia), aby zwrócić uwagę na zasady biznesowe.

Analiza przykładu diagramu klas

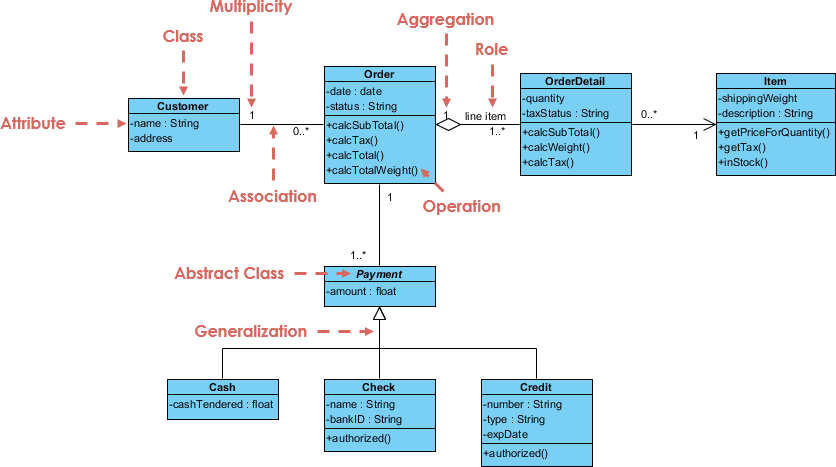

Podany diagram klas UML reprezentuje system przetwarzania zamówień e-commerce. Przyjrzyjmy się mu szczegółowo:

• Klasy i struktura:

  • Klientma atrybutynazwaiadres i jest powiązany z Zamówienie.

  • Zamówienie agreguje SzczegółyZamówienia, z atrybutami takimi jak data i status, i operacjami takimi jak obliczPodsumowanie() i obliczLacznaWage().

  • SzczegółyZamówienia łączy Zamówienie z Element z atrybutami takimi jak ilosc i statusPodatku, i operacjami takimi jak obliczPodsumowanie() i obliczPodatek().

  • Elementma atrybuty takie jakwagaDostawyiopis, z operacjami takimi jakgetPriceForQuantity()igetTax().

  • Płatnośćjest klasą abstrakcyjną zkwota, uogólnioną doGotówka, Czek, iKredyt z konkretnymi atrybutami.

• Związki:

  • Związek 1 do 0..* międzyKlientiZamówienieoznacza związek jeden do wielu.

  • Agregacja międzyZamówienieiSzczegółyZamówienia (1 do 1..*) pokazuje, że zamówienie zawiera jedno lub więcej szczegółów.

  • Relacja 0..* do 1 między OrderDetail i Item umożliwia wielu szczegółom zamówienia odniesienie się do tego samego elementu.

  • Uogólnienie od Payment do Cash, Check, i Credit obsługuje polimorfizm w przetwarzaniu płatności.

• Widok operacji:

  • Metoda calcTax() i calcSubTotal() operacje sugerują system, w którym podatki i sumy częściowe są obliczane dynamicznie, być może na podstawie quantity i taxStatus.

• Potencjalne ulepszenia:

  • Dodaj totalAmount: float przypisać do Zamówienie do przechowywania ostatecznej obliczonej wartości.

  • Uwzględnij dwukierunkową asociację między Zamówienie i Płatność aby pokazać powiązanie płatności.

  • Określ widoczność operacji (np. +obliczPodatek() lub -obliczPodatek()).

Zalecany narzędzie do modelowania UML

Visual Paradigm to idealne narzędzie do modelowania UML z kilku powodów:

1. Kompleksowa obsługa UML: Visual Paradigm obsługuje wszystkie typy diagramów UML, w tym diagramy klas, diagramy przypadków użycia, diagramy sekwencji i wiele innych. Dzięki temu jest to elastyczne narzędzie do różnych potrzeb modelowania123.

2. Łatwość użytkowania: Narzędzie zostało zaprojektowane w taki sposób, aby było intuicyjne i przyjazne dla użytkownika, umożliwiając tworzenie wspaniałych diagramów szybko i skutecznie. Funkcja Katalogu zasobów pomaga maksymalizować wydajność, oferując gotowe elementy, które można łatwo włączyć do diagramów45.

3. Zgodność międzyplatformowa: Visual Paradigm można używać na dowolnej platformie z obsługą Java, w tym Windows, Mac OS X i Linux. Ta elastyczność zapewnia, że użytkownicy mogą pracować nad swoimi modelami niezależnie od systemu operacyjnego45.

4. Zaawansowane możliwości modelowania: Oprogramowanie oferuje zaawansowane funkcje, takie jak sprawdzanie składni, elementy ponownie używalne oraz możliwość tworzenia łączeń między elementami modelu UML a zewnętrznych zasobów. Te funkcje pomagają zapewnić poprawność i spójność modeli45.

5. Bezpłatne do użytku osobistego: Wersja Community Visual Paradigm jest bezpłatna do użytku osobistego i niekomercyjnego, co czyni ją dostępna dla szerokiego grona użytkowników, w tym studentów i samodzielnych programistów45.

6. Nagradzane i uznawane: Visual Paradigm to nagradzany modeler UML, ceniony za jakość i prostotę użytkowania. Używają go ponad 230 000 użytkowników w firmach od małych przedsiębiorstw po spółki z listy Fortune 500, uczelniach i jednostkach rządowych165.

7. Integracja i współpraca: Narzędzie obsługuje funkcje współpracy zespołowej, umożliwiając wielu użytkownikom pracę nad tym samym projektem. Działa również z różnymi środowiskami i narzędziami programistycznymi, co zwiększa produktywność i przepływ pracy78.

8. Obszerna biblioteka samouczków i zasobów: Visual Paradigm oferuje bogatą kolekcję samouczków i zasobów pomagających użytkownikom rozpocząć pracę z modelowaniem UML. Zasoby obejmują szeroki zakres tematów i zawierają krok po kroku instrukcje8.

Wnioski

Diagramy klas UML to potężne narzędzie do modelowania struktury statycznej systemu. Zrozumienie klas, atrybutów, operacji i relacji – wraz z najlepszymi praktykami, takimi jak odpowiednia wielokrotność i abstrakcja – pozwala tworzyć jasne i skuteczne diagramy. Dołączony przykład ilustruje praktyczne zastosowanie w kontekście e-handlu, pokazując agregację, generalizację oraz klasy z dużą ilością operacji. W przypadku skomplikowanych systemów warto iterować nad projektem i wykorzystywać narzędzia do utrzymania dokładności.

Visual Paradigm to potężne, przyjazne dla użytkownika i kompleksowe narzędzie do modelowania UML, wspierające szeroki zakres diagramów i oferujące zaawansowane funkcje zapewniające jakość i spójność modeli. Dostępność, kompatybilność międzyplatformowa oraz obszerna baza zasobów czynią go idealnym wyborem zarówno dla samodzielnych programistów, jak i zespołów.

Jeśli potrzebujesz więcej szczegółów lub chcesz, żebym wyszukał dodatkowe zasoby, śmiało pytaj!
