Los diagramas de actividad siguen siendo una de las herramientas más efectivas de UML para modelarflujo de control, flujo de datos, yflujos de trabajo. Las variantes de diagramas con carriles (particionados) destacan al aclarar las responsabilidades entre actores y sistemas. El ejemplo basado en PlantUML del retiro de efectivo en cajero automático ilustra un proceso realista con múltiples actores, autenticación, decisiones, bucles y manejo de errores.

Este artículo revisado incorporalas funciones impulsadas por IA de Visual Paradigm (a partir del primer trimestre de 2026), que automatizan de forma drástica la creación de estos diagramas—reduciendo el esfuerzo manual de horas a minutos, manteniendo la compatibilidad con UML y la estructura de carriles.

1. Conceptos clave enUML diagramas de actividad

(tabla sin cambios por brevedad – consultar original)

2. ¿Qué son los carriles y por qué usarlos?

(sin cambios – los beneficios permanecen iguales)

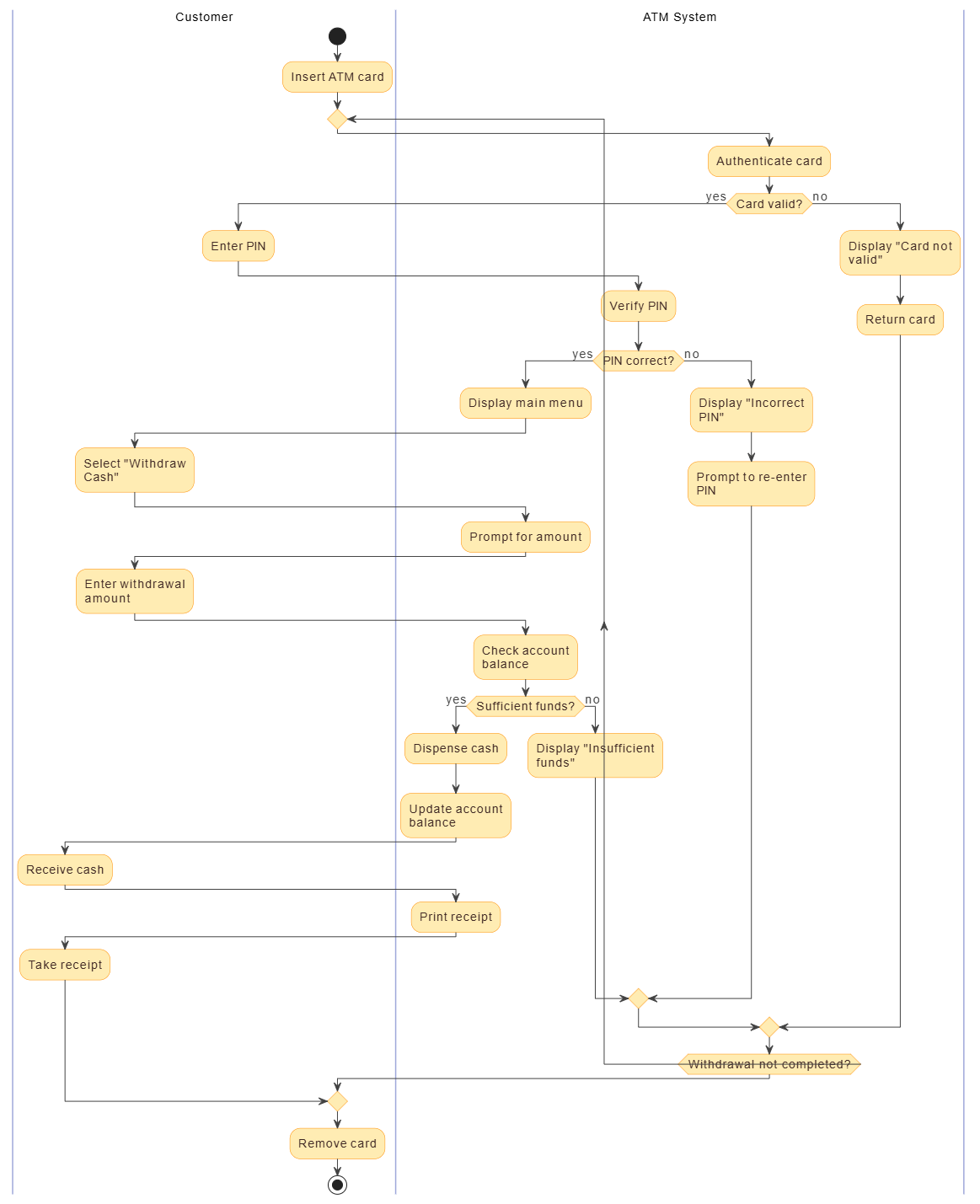

3. Estudio de caso: proceso de retiro de efectivo en cajero automático

El escenario y el recorrido detallado permanecen idénticos: el cliente introduce la tarjeta, verificación del PIN (con reintentos), entrada de monto, verificación del saldo, dispensación de efectivo en caso de éxito, mensajes de error en caso contrario, impresión del comprobante y devolución de la tarjeta. El buclerepetirgestiona elegantemente los reintentos hasta su finalización.

El código original de PlantUML (proporcionado anteriormente) genera un diagrama de carriles limpio con carriles con estilo, actividades naranjas y flechas grises.

4. Automatización de la creación de diagramas de actividad con carriles con la IA de Visual Paradigm (nueva sección)

Visual Paradigm ha integradoIA generativa avanzadaen todas sus plataformas (edición profesional de escritorio, VP Online, chatbot de IA y aplicaciones de IA dedicadas) para transformar descripciones de texto en diagramas UML profesionales, incluyendo diagramas de actividad con carriles.

Características clave de IA para diagramas de actividad (versiones 2025–2026)

• Generación de diagramas a partir de texto — Describa el proceso en lenguaje natural; la IA genera un diagrama completamente estructurado de inmediato.

• Herramienta de caso de uso a diagrama de actividades — Introduzca narrativas detalladas de casos de uso (flujo principal + alternativas/excepciones); la IA los convierte automáticamente en diagramas de actividades, incluyendo decisiones, bucles y particiones.

• Chatbot de IA para refinamiento iterativo — Comience con un prompt como «Genere un diagrama de actividades de carril para el retiro de efectivo en cajero automático con carriles de Cliente y Sistema de Cajero Automático». Refine mediante conversación: «Agregue el manejo de fondos insuficientes», «Incluya un bucle de reintento de PIN» o «Haga que los carriles sean verticales y agregue colores».

• Generador directo de diagramas de actividades — Soporte dedicado en herramientas de escritorio (introducido en febrero de 2026) y en la nube para crear diagramas de actividades a partir de texto plano, requisitos de flujo de trabajo o escenarios.

• Soporte para carriles / particiones — La IA asigna inteligentemente actividades a actores/sistemas según su descripción (por ejemplo, «El cliente introduce la tarjeta» → carril de Cliente; «Autenticar tarjeta» → carril del Sistema de Cajero Automático).

• Salida completamente editable — Los diagramas generados se abren en el editor de Visual Paradigm para ajustes manuales, cambios de estilo, anotaciones o exportación (formatos PNG, SVG, compatibles con PlantUML, etc.).

• Sugerencias contextualizadas — La IA llena brechas, sugiere ramas faltantes (por ejemplo, ruta de tarjeta inválida) y garantiza una notación UML correcta (divisiones/uniones si se necesita paralelismo, aunque nuestro ejemplo de cajero automático es principalmente secuencial).

Paso a paso: Generación del diagrama de cajero automático con la IA de Visual Paradigm

1. Acceda a la herramienta

   • Escritorio: AbraVisual Paradigm → Nuevo diagrama → Diagrama de actividades → Opción de generación con IA (o botón de IA en la barra de herramientas).

   • En línea/Chatbot: Visite chat.visual-paradigm.com o ai.visual-paradigm.com → Seleccione el generador «Diagrama de actividades UML».

   • Aplicación dedicada: Use «Caso de uso a diagrama de actividades» o el generador general «Diagrama de IA».

2. Proporcione entrada

   • Ejemplo de prompt sencillo:
     «Cree un diagrama de actividades UML de carriles para el retiro de efectivo en un cajero automático. Carriles: Cliente y Sistema de Cajero Automático. Flujo: El cliente introduce la tarjeta, el cajero la autentica (inválida → devolver tarjeta), si es válida el cliente ingresa el PIN, el cajero lo verifica (incorrecto → mensaje para volver a introducir), al éxito mostrar menú, el cliente selecciona retirar, ingresa la cantidad, el cajero verifica el saldo (insuficiente → error), si está bien entregar efectivo, actualizar saldo, imprimir comprobante, el cliente toma el efectivo y el comprobante, luego retirar la tarjeta.»

   • O cargue o pegue una descripción de caso de uso que cubra el éxito principal + alternativas.

3. Generación con IA

   • La IA analiza responsabilidades → crea carriles automáticamente.

   • Crea bucles para reintentos (PIN o cantidad), decisiones para validaciones, y finaliza al tener éxito.

   • Aplica diseño profesional, colores y elementos compatibles con UML.



4. Refinar y mejorar

   • Chat: «Haga que el bucle sea más claro con la condición de repetición «¿El retiro no se ha completado?»»

   • «Agregue estilo: carril de Cliente azul claro, actividades de Cajero naranja.»

   • “Incluir excepción para retención de tarjeta después de 3 intentos fallidos de PIN.”

5. Exportar e integrar

   • Exportar a imagen, PDF o código PlantUML.

     —–

     @startuml
     <style>
     elemento {AnchoMáximo 150}
     </style>

     skinparam {
     ColorFlecha #424242
     ColorFuenteFlecha #424242
     TamañoFuentePredeterminado 14

     Carril {
     ColorBorde #9FA8DA
     ColorFondo #FFFFFF
     ColorFuente #303F9F
     }

     Actividad {
     ColorBorde #FF8F00
     ColorFondo #FFECB3
     ColorFuente #3E2723
     }
     }

     |#FFFFFF|Cliente|
     inicio
     :Insertar tarjeta del ATM;

     repetir
     |#FFFFFF|Sistema ATM|
     :Autenticar tarjeta;

     si (tarjeta válida?) entonces (sí)
     |#FFFFFF|Cliente|
     :Ingrese PIN;

     |#FFFFFF|Sistema ATM|
     :Verifique PIN;

     si (PIN correcto?) entonces (sí)
     |#FFFFFF|Sistema ATM|
     :Mostrar menú principal;

     |#FFFFFF|Cliente|
     :Seleccione “Retirar efectivo”;

     |#FFFFFF|Sistema ATM|
     :Solicitar monto;

     |#FFFFFF|Cliente|
     :Ingrese el monto a retirar;

     |#FFFFFF|Sistema ATM|
     :Verificar saldo de cuenta;

     si (fondos suficientes?) entonces (sí)
     |#FFFFFF|Sistema ATM|
     :Entregar efectivo;

     |#FFFFFF|Sistema ATM|
     :Actualizar saldo de cuenta;

     |#FFFFFF|Cliente|
     :Recibir efectivo;

     |#FFFFFF|Sistema ATM|
     :Imprimir comprobante;

     |#FFFFFF|Cliente|
     :Tomar comprobante;

     finalizar
     de lo contrario (no)
     |#FFFFFF|Sistema ATM|
     :Mostrar “Fondos insuficientes”;
     fin si

     sino (no)
     |#FFFFFF|Sistema ATM|
     :Mostrar “PIN incorrecto”;
     :Solicitar volver a ingresar el PIN;
     fin si

     sino (no)
     |#FFFFFF|Sistema ATM|
     :Mostrar “Tarjeta no válida”;
     :Devolver tarjeta;
     fin si

     repetir mientras (¿el retiro no ha finalizado?)

     |#FFFFFF|Cliente|
     :Retirar tarjeta;
     parar
     @finuml

     —–

   • Incluir en la documentación o compartir para revisión.

Beneficios de la automatización con IA

• Velocidad — Desde una página en blanco hasta un diagrama de cinta completa en menos de 60 segundos.

• Precisión — Aplica estándares UML; reduce los errores de sintaxis comunes en PlantUML manual.

• Completitud — La IA a menudo sugiere caminos pasados por alto (por ejemplo, intentos máximos de PIN).

• Colaboración — Los interesados no técnicos describen procesos en inglés; la IA los visualiza.

• Iteración — La mejora mediante conversación supera la edición de texto crudo de PlantUML.

Mientras que PlantUML ofrece un control ligero basado en código (ideal para control de versiones), Visual Paradigm AI combina lo mejor de ambos mundos: prototipado rápido mediante texto y edición visual potente.

5. Directrices para crear diagramas de actividad de pasarela efectivos

(sin cambios, pero añadir consejo:)

• Aprovecha la IA primero— Comienza con la IA de Visual Paradigm para generar un borrador, luego ajusta manualmente o mediante exportación a PlantUML para precisión.

6. Errores comunes que debes evitar

(sin cambios, más:)

• Depender demasiado de la IA sin revisión—siempre valida que las decisiones/los bucles complejos coincidan con los requisitos.

7. Aplicaciones del mundo real

(sin cambios – el sector bancario sigue siendo un caso de uso principal; la IA acelera el modelado para equipos ágiles.)

Conclusión

El ejemplo de retiro de efectivo por cajero automático muestra la fortaleza de los diagramas de actividad de pasarela para representar procesos colaborativos y de toma de decisiones intensiva. Con las funciones de IA de Visual Paradigm (conversión texto a diagrama, conversión de casos de uso, refinamiento mediante chatbot), los profesionales ahora pueden automatizar gran parte de la creación—transformando requisitos narrativos en diagramas UML bien estructurados en pasarela casi de inmediato.

Pruebalo tú mismo:

• Descarga Visual Paradigm Desktop (edición profesional) o visita chat.visual-paradigm.com.

• Pega la descripción del escenario del cajero automático y observa cómo la IA crea tu diagrama.

Esta fusión de la clásicamodelado UML con IA generativa moderna hace que los diagramas de actividad de pasarela sean más accesibles, más rápidos y más precisos que nunca—perfectos para analistas, desarrolladores y educadores por igual.

¡Feliz modelado!
