Введение

Диаграммы последовательностей являются важным компонентом языка унифицированного моделирования (UMLпредоставляя динамическое представление о том, как объекты взаимодействуют в системе с течением времени. Располагая взаимодействия в хронологическом порядке по вертикальной временной шкале, диаграммы последовательностей иллюстрируют поток сообщений между объектами, делая их незаменимым инструментом для моделирования поведения системы.

В этом руководстве будут рассмотрены основные понятия диаграмм последовательностей, приведены подробные примеры и представлен пошаговый учебник по созданию их с помощьюVisual Paradigm Online—бесплатного и интуитивно понятного инструмента. Независимо от того, захватываете ли вы взаимодействия на высоком уровне системы или детальные взаимодействия объектов, это руководство оснастит вас знаниями и навыками для создания эффективных диаграмм последовательностей.

Что такое диаграмма последовательностей?

Диаграмма последовательностей — это диаграмма взаимодействия, которая фиксирует, как объекты взаимодействуют в конкретной сценарии, акцентируя внимание на последовательности событий. В отличие от диаграмм классов, которые фокусируются на статической структуре, диаграммы последовательностей ориентированы на время, используя вертикальную ось для представления хода времени и горизонтальные линии для отображения сообщений, обмениваемых между объектами. Они особенно полезны для:

• моделирования взаимодействий между пользователем и системой, между системами или внутри подсистем.
• уточнения случаев использования до детальных операционных потоков.
• иллюстрирования взаимодействий, реализующих конкретные операции или шаблоны, например, архитектурную модель Model-View-Controller (MVC).

Диаграммы последовательностей могут различаться по степени детализации — от высокого уровня диаграмм последовательностей системы до детальных взаимодействий, специфичных для конкретных экземпляров.

Ключевые понятия диаграмм последовательностей

Чтобы создавать содержательные диаграммы последовательностей, необходимо понимать их основные элементы:

Жизненный путь

Жизненный путь представляет отдельного участника взаимодействия, изображается в виде вертикальной штриховой линии. Каждый жизненный путь помечается именем объекта или актера и простирается вниз, чтобы показать продолжительность участия этого участника.

Актер

Актер — это внешняя сущность — часто человек-пользователь, аппаратное устройство или другая система, которая взаимодействует с предметом. Актеры инициируют или отвечают на сообщения, но не являются частью самой системы. Например, в сценарии банкомата «Клиент» является актером.

Примечание:

• Актер представляет роль, а не конкретную сущность (например, один человек может выполнять несколько ролей).
• Несколько сущностей могут выполнять одну и ту же роль актера.

Активация

Блок активации — это тонкий прямоугольник на жизненном пути, указывающий на то, когда объект активно выполняет операцию. Верхняя часть блока совпадает с началом операции, а нижняя — с её завершением.

Сообщения

Сообщения — это коммуникации между жизненными путями, изображаемые в виде горизонтальных стрелок. Они бывают нескольких типов:

• Сообщение вызова: Вызывает операцию на целевой линии жизни (например, вызов функции).
• Сообщение возврата: Отправляет информацию обратно вызвавшему, часто отображается пунктирной стрелкой.
• Сообщение самому себе: Представляет объект, вызывающий собственную операцию, возвращающуюся на ту же линию жизни.
• Рекурсивное сообщение: Самовызов, который накладывается на существующее активное состояние, указывая на вложенные вызовы.
• Сообщение создания: Создает новый объект, обычно отображается со стереотипом «create».
• Сообщение уничтожения: Запрашивает завершение жизненного цикла объекта, отмечается крестиком на конце линии жизни.
• Сообщение продолжительности: Подчеркивает временной интервал вызова сообщения, часто отображается наклонной стрелкой.

Примечание

Примечания — это аннотации, прикрепленные к элементам диаграммы, обеспечивающие контекст или пояснения без влияния на семантику модели. Они полезны для объяснения допущений или ограничений.

Когда использовать диаграммы последовательностей

Диаграммы последовательностей особенно полезны в следующих сценариях:

• Моделирование высокого уровня взаимодействий между активными объектами или подсистемами.
• Подробное описание того, как экземпляры объектов взаимодействуют для реализации использования или операции.
• Фиксация общих взаимодействий (все возможные пути) или конкретных случаев (один путь).
• Визуализация архитектурных шаблонов, таких как MVC, показывая, как взаимодействуют компоненты модели, представления и контроллера.

Пошаговое руководство по созданию диаграммы последовательностей с помощью Visual Paradigm

Давайте пройдемся по процессу создания диаграммы последовательностей, используя сценарий снятия наличных через банкомат в качестве примера.

Шаг 1: Определите участников

Определите объекты и участники, участвующие в процессе:

• Участник: Клиент
• Объекты: Интерфейс банкомата, контроллер банкомата, банковская система

Шаг 2: Запустите Visual Paradigm Online

1. Посетите Visual Paradigm Online и войдите в систему (бесплатно для базового использования).
2. Нажмите «Создать новый» и выберите «Диаграмма последовательности».

Шаг 3: Добавьте линии жизни

1. Из панели инструментов перетащите значок «Линия жизни» на холст для каждого участника (например, Покупатель, Интерфейс банкомата, Контроллер банкомата, Банковская система).
2. Четко обозначьте каждую линию жизни.

Шаг 4: Определите поток взаимодействия

1. Начните с начального действия участника (например, Покупатель отправляет «Вставить карту» на Интерфейс банкомата).
2. Используйте инструмент «Вызов сообщения» для рисования стрелки от Покупатель к Интерфейс банкомата.
3. Добавьте полосу активности на Интерфейс банкоматачтобы показать, что он обрабатывает запрос.

Шаг 5: Добавьте сообщения

1. Продолжить поток:
   • Интерфейс банкомата отправляет «Проверить карту» на Контроллер банкомата.
   • Контроллер банкомата вызывает «Проверить карту» на Банковская система.
2. Включите сообщения возврата (например, Банковская система возвращает «Карта действительна» на Контроллер банкомата).

Шаг 6: Обработка внутренней логики

1. Добавьте сообщение самому себе, если объект обрабатывает что-то внутренне (например, Контроллер банкомата проверяет PIN).
2. Используйте рекурсивное сообщение для вложенных операций, если это необходимо.

Шаг 7: Моделирование создания/уничтожения объектов

1. Если создается новый объект (например, объект Транзакция объект), используйте сообщение создания.
2. Отметьте уничтожение объекта сообщением уничтожения, если это применимо.

Шаг 8: Добавление заметок и ограничений

1. Прикрепите заметку для уточнения допущений (например, «Предполагается действительный PIN»).
2. Используйте сообщения длительности для отображения временных ограничений, если это актуально.

Шаг 9: Уточнение и экспорт

1. Настройте макет для ясности (выровняйте линии жизни, равномерно распределите сообщения).
2. Сохраните свой диаграмму и экспортируйте её в формате PNG, PDF или другом формате через опцию «Экспорт».

Попробуйте сейчас: Нарисуйте свою собственную диаграмму последовательности с помощью Visual Paradigm Online, нажав «Нарисовать сейчас».

Примеры диаграмм последовательностей

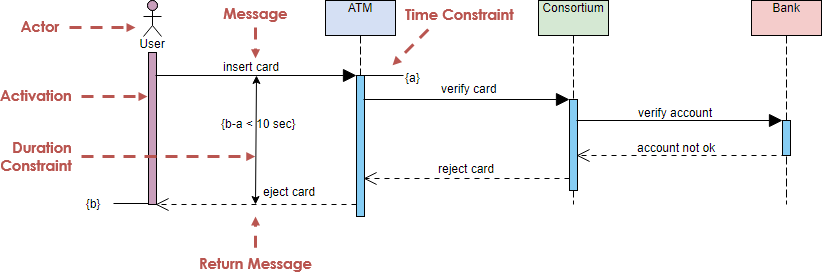

Пример 1: Снятие наличных банкоматом

Эта диаграмма моделирует снятие наличных клиентом:

• Участники: Клиент (актер), Интерфейс банкомата, Контроллер банкомата, Банковская система.
• Поток:
  1. Клиент → Интерфейс банкомата: «Вставьте карту»
  2. Интерфейс банкомата → Контроллер банкомата: «Проверка карты»
  3. Контроллер банкомата → Банковская система: «Проверка карты»
  4. Банковская система → Контроллер банкомата: «Карта действительна»
  5. Контроллер банкомата → Интерфейс банкомата: «Запрос PIN»
  6. Пользователь → Интерфейс банкомата: «Введите PIN»
  7. Финальный результат: «Выдано наличные»

Пример 2: Забронировать место

Этот пример (вдохновлен оригиналом) показывает, как пользователь бронирует место:

• Участники: Пользователь (актер), Интерфейс, Основной контроллер, Маршруты, Маршрут.
• Поток:
  1. Пользователь → Интерфейс: «Забронировать место»
  2. Интерфейс → Основной контроллер: «Обработка бронирования»
  3. Основной контроллер → Маршруты: «Получить доступные маршруты»
  4. Маршруты → Маршрут: «Проверить наличие»
  5. Возврат потока с подтверждением.

Пример 3: Распределение больничных мест

В этом сценарии присутствуют временные ограничения:

• Участники: Медсестра (участник), Система, Менеджер кроватей.
• Поток:
  1. Медсестра → Система: «Запросить床位»
  2. Система → Менеджер床位: «Найти свободную床位»
  3. Сообщение о продолжительности показывает время, затраченное на выделение.

Советы по созданию эффективных диаграмм последовательности

1. Держите фокус на цели: Моделируйте один сценарий за раз, чтобы избежать перегрузки.
2. Используйте описательные имена: Четко обозначьте линии жизни и сообщения (например, «Проверить карту» вместо «Сообщение1»).
3. Покажите альтернативы: Используйте фрагменты (например, «alt» для альтернатив) для условных путей.
4. Проверьте на основе случаев использования: Убедитесь, что диаграмма соответствует ожидаемому поведению.
5. Итерируйте: Уточняйте по мере выявления дополнительных деталей системы.

Рекомендуемая диаграмма последовательности UML

Visual Paradigm — идеальный инструмент для создания диаграмм последовательности благодаря нескольким ключевым особенностям и преимуществам:

1. Полная поддержка UML: Visual Paradigm поддерживает все типы диаграмм UML, включая диаграммы последовательности. Это делает его универсальным инструментом для моделирования различных аспектов системы. Он предоставляет все необходимые символы и соединители UML для создания профессионально выглядящих диаграмм12.

2. Пользовательский интерфейс: Инструмент предлагает интуитивно понятный и простой в использовании интерфейс с функцией перетаскивания. Это позволяет пользователям быстро создавать и изменять диаграммы последовательности без значительного порога входа. Простота интерфейса делает его доступным как для новичков, так и для опытных пользователей12.

3. Представление, ориентированное на время: Диаграммы последовательностей в Visual Paradigm организованы по времени, при этом вертикальная ось представляет собой прогресс времени. Это помогает визуализировать порядок взаимодействий и сообщений, обмениваемых между объектами, что облегчает понимание хода операций34.

4. Расширенное визуальное моделирование: Visual Paradigm предоставляет расширенные возможности визуального моделирования, позволяя пользователям легко создавать сложные диаграммы последовательностей. Инструмент поддерживает различные типы сообщений, линии жизни и фрагменты взаимодействий, что позволяет детально и точно моделировать поведение системы5.

5. Функции совместной работы: Visual Paradigm поддерживает совместную работу, позволяя нескольким пользователям одновременно работать над одной и той же диаграммой. Эта функция особенно полезна для команд, работающих над крупными проектами, поскольку способствует коммуникации и обеспечивает, чтобы все были в курсе дела12.

6. Интеграция с другими инструментами: Инструмент бесшовно интегрируется с другими программными продуктами, такими как MS Office, позволяя пользователям встраивать диаграммы в документы и презентации. Эта интеграция повышает удобство использования диаграмм в различных контекстах, таких как отчеты и встречи12.

7. Шаблоны и примеры: Visual Paradigm предлагает широкий выбор шаблонов и примеров для диаграмм последовательностей, которые могут использоваться в качестве отправной точки для создания новых диаграмм. Эти шаблоны помогают пользователям экономить время и обеспечивают соблюдение лучших практик12.

8. Автоматическая нумерация и форматирование: Инструмент предоставляет такие функции, как автоматическая нумерация сообщений и настраиваемые параметры форматирования. Эти функции помогают поддерживать читаемость и структурированность диаграмм, особенно при работе со сложными взаимодействиями6.

9. Возможности экспорта и обмена: Visual Paradigm позволяет пользователям экспортировать диаграммы в различных форматах, таких как PNG, JPG, PDF и SVG. Это делает простым обмен диаграммами с заинтересованными сторонами, которые могут не иметь доступа к инструменту12.

10. Доступна бесплатная версия: Visual Paradigm предлагает бесплатную версию сообщества, которая поддерживает диаграммы последовательностей, делая ее доступной для пользователей, которые хотят изучать и использовать UML без каких-либо затрат. Эта версия подходит для индивидуальных пользователей и небольших команд7.

Руководящие принципы диаграммы последовательностей

Создание диаграммы последовательностей включает в себя несколько ключевых принципов, чтобы обеспечить ясность и точность. Вот основные принципы, которые следует соблюдать:

1. Определите участников

• Актеры: Представляют пользователей или внешние сущности, взаимодействующие с системой.
• Объекты: Представляют компоненты внутри системы, участвующие во взаимодействии.

2. Определите сообщения

• Синхронные сообщения: Сплошные линии с стрелками, представляющие вызовы, ожидающие ответа.
• Асинхронные сообщения: Штриховые линии со стрелками, представляющие вызовы, которые не ждут ответа.
• Сообщения возврата: Штриховые линии со стрелками, представляющие возврат управления или данных.

3. Жизненные линии

• Представляют существование участника во времени.
• Используйте штриховые линии, чтобы показать продолжительность жизни объекта.

4. Активационные полосы

• Тонкие прямоугольники на жизненных линиях, указывающие продолжительность операции.
• Показывайте, когда объект активен или обрабатывает сообщение.

5. Циклы, условия и альтернативы

• Используйте рамки (прямоугольники) для группировки взаимодействий.
• Метки рамок с ключевыми словами, такими как loop, alt (альтернатива), opt (необязательно) и т.д.

6. Примечания

• Используйте примечания для добавления комментариев или пояснений.
• Привяжите примечания к линиям жизни или сообщениям с помощью штриховых линий.

7. Сообщения продолжительности

• Используйте примечания или рамки для указания продолжительности операции или времени, затраченного на процесс.

8. Держите всё просто

• Фокусируйтесь на основных взаимодействиях.
• Избегайте загромождения диаграммы избыточными деталями.

9. Согласованность

• Используйте единые правила наименования для участников и сообщений.
• Сохраняйте единый уровень абстракции.

Заключение

Диаграммы последовательностей являются мощным способом визуализации и уточнения взаимодействий в системе, устраняя разрыв между требованиями и реализацией. Освоив линии жизни, участников, активации и типы сообщений, вы сможете создавать диаграммы, четко передающие сложное поведение. С помощью Visual Paradigm Online этот процесс становится ещё более доступным — попробуйте сами и превратите абстрактные сценарии в реализуемые проекты. Независимо от того, моделируете ли вы работу банкомата, систему бронирования или процесс работы больницы, диаграммы последовательностей повысят вашу способность эффективно проектировать и сотрудничать.

Visual Paradigm является идеальным инструментом для создания диаграмм последовательностей благодаря его всестороннейподдержке UML, удобный интерфейс, продвинутые возможности визуального моделирования, функции совместной работы, интеграция с другими инструментами, шаблоны, автоматическая нумерация, варианты форматирования, возможности экспорта и обмена, а также наличие бесплатной версии. Эти функции делают его мощным и универсальным инструментом для моделирования динамического поведения системы с помощью диаграмм последовательностей.
