Wizualizacja przepływów logowania użytkownika: Przewodnik krok po kroku z PlantUML

By vpadmin
Wizualizacja przepływów logowania użytkownika: Przewodnik krok po kroku z PlantUML

Czy kiedykolwiek patrzyłeś na złożony system i myślałeś: „Jak te elementy naprawdę komunikują się ze sobą?”Twórca diagramów sekwencji PlantUMLOd Visual Paradigm to twój nowy najlepszy przyjaciel w rozszyfrowywaniu złożonych interakcji. To nie tylko narzędzie; to wizualny tłumacza, który przekształca abstrakcyjne koncepcje w jasne, krok po kroku opowiadania. Wyobraź sobie, że możesz narysować całą podróż użytkownika logującego się do systemu – wraz z drogami sukcesu i porażki – bez napisania jednej linijki kodu. Taką moc ma ten intuicyjny edytor internetowy. Dzięki podglądowi w czasie rzeczywistym i generowaniu kodu w czasie rzeczywistym, tworzenie profesjonalnych diagramów sekwencji jest takie samo proste, jak przeciąganie i upuszczanie, nawet jeśli nie jesteś mistrzem programowania. Ten przewodnik pokaże Ci, jak używać tego potężnego narzędzia do stworzenia szczegółowego diagramu „Przepływu logowania użytkownika”, podobnego do tego przedstawionego na obrazie.

Czym jest Twórca diagramów sekwencji PlantUML?

Twórca diagramów sekwencji PlantUMLTwórca diagramów sekwencji PlantUMLTo aplikacja internetowa zaprojektowana w celu uproszczenia tworzenia diagramów sekwencji UML. Działa jako edytor wizualny, który pozwala określić uczestników (np. użytkowników, systemy lub bazy danych) oraz sekwencję przesyłanych wiadomości między nimi. Magia dzieje się w czasie rzeczywistym: gdy budujesz diagram za pomocą prostych formularzy, narzędzie automatycznie generuje podstawowy kod PlantUML i wyświetla żywy podgląd wizualny. Oznacza to, że możesz skupić się na logice interakcji swojego systemu, a nie na składni języka diagramowania. Jest idealny dla architektów oprogramowania, analityków biznesowych i wszystkich, którzy potrzebują wizualizacji sposobu komunikacji różnych komponentów w systemie w czasie. Wynikiem jest jasny, profesjonalny diagram, który można wykorzystać do dokumentacji, dyskusji zespołu lub prezentacji.

Główne funkcje edytora

Przeanalizujmy funkcje, które sprawiają, że tenTwórca diagramów sekwencji PlantUMLtak skuteczny. Po pierwsze, mamyStrukturalny edytor uczestników. Po lewej stronie interfejsu możesz łatwo dodawać i zarządzać wszystkimi jednostkami uczestniczącymi w interakcji. Możesz je zdefiniować jako „aktora”, „granice”, „kontrolę” lub „bazę danych”, co nadaje Twojemu diagramowi kontekst i jasność. Następnie mamyStrukturalny edytor sekwencjipozwala określić przepływ wiadomości, notatek i fragmentów sterowania. To tutaj choreografujesz dokładną komunikację między uczestnikami. Na przykład możesz dodać „wiadomość” od użytkownika do interfejsu logowania, a następnie od interfejsu do usługi backendowej. Możesz również dodać fragmenty sterowania, takie jakalt (dla alternatywnych ścieżek),opt (dla opcjonalnych kroków), lubloop (dla powtarzalnych działań), aby modelować złożoną logikę. FunkcjaGenerowanie kodu PlantUML w czasie rzeczywistym zapewnia, że zawsze widzisz reprezentację tekstową Twojego diagramu, co czyni go przejrzystym i sprawdzalnym. APodgląd wizualny diagramu w czasie rzeczywistym daje Ci natychmiastową odpowiedź, dzięki czemu możesz zobaczyć, jak Twój diagram przybiera życie podczas jego tworzenia. Na końcu mamyFunkcjonalność lokalnego zapisu/ładowaniapozwala zapisać projekt jako plik JSON bezpośrednio na komputerze, zapewniając bezpieczeństwo i prywatność Twojej pracy.

Jak stworzyć diagram przepływu logowania użytkownika

Teraz przejdźmy do praktyki i stwórzmy diagram „Przepływu logowania użytkownika”, podobny do tego na obrazie. Pierwszym krokiem jest ustawienie swojegoTytuł diagramu do czegoś opisowego, np. „Uwierzytelnianie użytkownika”. Następnie musisz zdefiniować swoje Uczestnicy. W tym przypadku potrzebny będzie użytkownik (aktor), interfejs logowania (granica), usługa uwierzytelniania (kontrola) oraz baza danych użytkowników (baza danych). Możesz je dodać, wybierając odpowiedni typ i nadając im unikalny alias oraz etykietę wyświetlania. Po skonfigurowaniu uczestników nadeszła pora na Sekwencję edytora. Zacznij od dodania komunikatu od użytkownika do interfejsu logowania, oznaczonego jako „enterCredentials()”. Następnie dodaj komunikat od interfejsu logowania do usługi uwierzytelniania, oznaczony jako „login(username, password)”. Tu pojawia się fragment alt fragment. Możesz dodać blok alt aby pokazać dwa możliwe wyniki: jeśli dane uwierzytelniające są poprawne, system wyświetla pulpit; jeśli są niepoprawne, wyświetla komunikat o błędzie. Możesz nawet dodać fragment loop aby zamodelować sytuację, w której użytkownik musi próbować zalogować się wielokrotnie. Podczas budowania, Live podgląd wizualny diagramu zostanie natychmiast zaktualizowany, pokazując pełny przebieg.

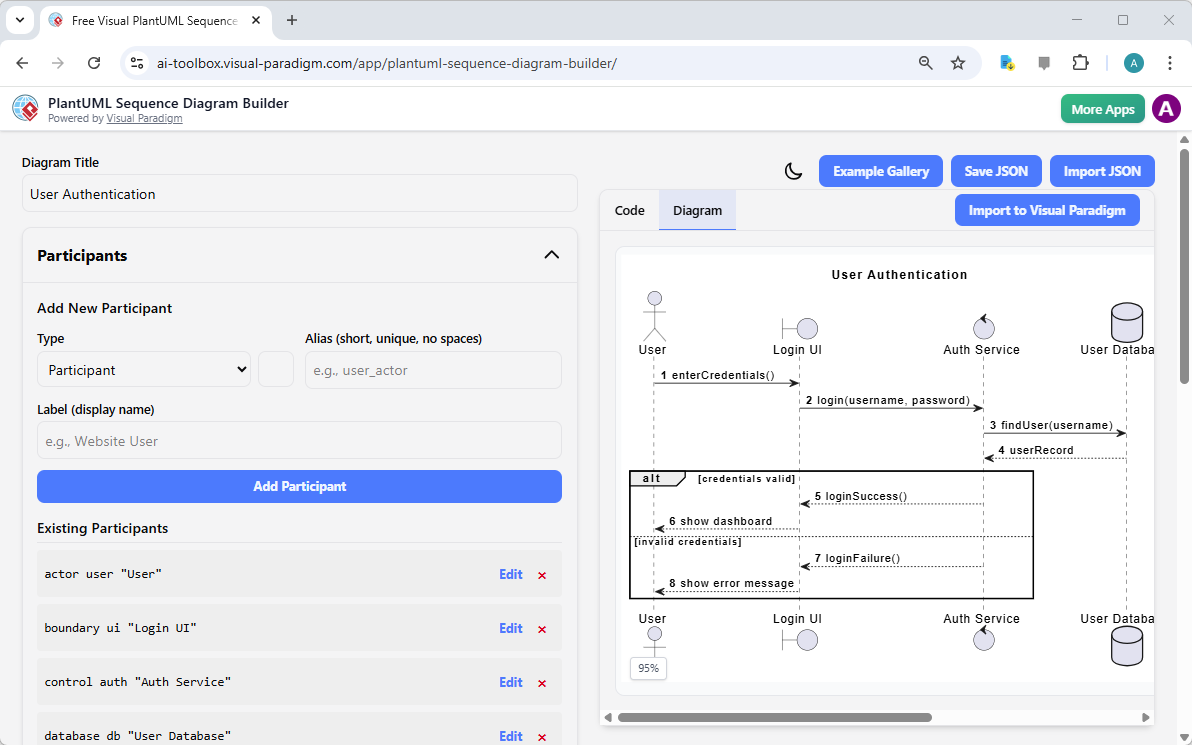

This is a screenshot of Visual Paradigm's PlantUML Sequence Diagram Builder. It shows an example:

Dlaczego warto używać tego narzędzia?

Dlaczego więc powinieneś używać PlantUML Sequence Diagram Builder zamiast innych narzędzi? Odpowiedź tkwi w unikalnej kombinacji prostoty i mocy. Jest niezwykle łatwy w użyciu, nie wymagając żadnej wiedzy o składni PlantUML. Możesz tworzyć złożone diagramy, po prostu wypełniając formularze i klikając przyciski. Jednocześnie jest wystarczająco potężny, by radzić sobie z zaawansowanymi scenariuszami z fragmentami kontroli i logiką warunkową. Podgląd w czasie rzeczywistym to przełom, pozwalający zobaczyć natychmiastowy wpływ każdej zmiany. Jest idealny do pracy zespołowej, ponieważ możesz łatwo udostępniać swój diagram członkom zespołu w celu uzyskania opinii. Jest również świetny do nauki, ponieważ generowanie kodu w czasie rzeczywistym pokazuje dokładnie, jak Twoje dane wejściowe przekładają się na kod PlantUML. A najlepsze? Jest całkowicie darmowy, nie wymaga konta, a wszystkie dane są zapisywane lokalnie na Twoim komputerze. To narzędzie profesjonalnego poziomu, które jest łatwe w użyciu.

Szybki podsumowanie

  • O czym jest: Narzędzie internetowe do tworzenia diagramów sekwencji PlantUML z interfejsem wizualnym.

  • Główna zaleta: Uproszczenie modelowania złożonych interakcji dzięki kodowi w czasie rzeczywistym i podglądom wizualnym.

  • Główne funkcje: Strukturalne edytory uczestników/sekwencji, generowanie kodu w czasie rzeczywistym, zapisywanie i ładowanie lokalne w formacie JSON.

  • Najlepsze dla: Architekci oprogramowania, analitycy biznesowi i wszyscy, którzy potrzebują wizualizacji interakcji systemu.

  • Unikalna zaleta: Bez AI, bez konta, bez przechowywania online — tylko czyste, lokalne tworzenie diagramów w czasie rzeczywistym.

Gotowy przekształcić wewnętrzną pracę systemu w jasną, wizualną opowieść? Twórca diagramów sekwencji PlantUMLod Visual Paradigm czeka na Ciebie. To najłatwiejszy sposób na tworzenie profesjonalnych diagramów sekwencji.Wypróbuj terazi zobacz, jak szybko możesz stworzyć własny diagram „Przepływ logowania użytkownika”.
