UML क्लास डायग्राम्स का व्यापक गाइड

एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत दृश्य मॉडलिंग भाषा है जिसका उपयोग निर्देशांक, दृश्य रूप से चित्रित करने, निर्माण और दस्तावेज़ीकरण के लिए किया जाता हैसॉफ्टवेयर प्रणालियाँ. यह एक प्रणाली के संरचना से लेकर व्यवहार तक विभिन्न पहलुओं को दर्शाने के लिए एक व्यापक सेट डायग्राम और नोटेशन प्रदान करता है। UML सॉफ्टवेयर विकास में विकासकर्ताओं, हितधारकों और अन्य टीम सदस्यों के बीच संचार को सुगम बनाने के लिए एक सामान्य दृश्य भाषा प्रदान करके व्यापक रूप से उपयोग किया जाता है।

मॉडलिंग उपकरणों का निर्माण और UML डायग्राम के प्रबंधन के लिए आवश्यक है। इन उपकरणों में सॉफ्टवेयर प्रणालियों के डिज़ाइन और दस्तावेज़ीकरण के समर्थन के लिए विभिन्न विशेषताएं होती हैं। ये उपकरण उपयोगकर्ताओं को क्लास डायग्राम, उपयोग केस डायग्राम, अनुक्रम डायग्राम आदि बनाने में सक्षम बनाते हैं, जो प्रणाली की संरचना और कार्यक्षमता को समझने और संचार करने में मदद करते हैं।

एक प्रमुखUML मॉडलिंग उपकरण हैविज़ुअल पैराडाइग्म. यह सभी को समर्थन देता हैUML डायग्रामप्रकार और सिंटैक्स चेकिंग, पुनर्उपयोगी तत्वों और मॉडल तत्वों के बीच संबंध स्थापित करने की क्षमता जैसी उन्नत विशेषताएं प्रदान करता है। विज़ुअल पैराडाइग्म का उपयोग करने में आसानी, क्रॉस-प्लेटफॉर्म संगतता और व्यापक ट्यूटोरियल्स के लिए जाना जाता है, जिससे यह व्यक्तिगत विकासकर्ताओं और टीमों के लिए आदर्श विकल्प बन जाता है।

UML और मॉडलिंग उपकरण सॉफ्टवेयर विकास में एक महत्वपूर्ण भूमिका निभाते हैं क्योंकि ये प्रणाली डिज़ाइन और दस्तावेज़ीकरण के लिए एक दृश्य और संरचित दृष्टिकोण प्रदान करते हैं। ये संचार को बढ़ावा देते हैं, डिज़ाइन की गुणवत्ता में सुधार करते हैं और विकास प्रक्रिया के आरंभ से लेकर कार्यान्वयन तक समर्थन करते हैं।

UML क्लास डायग्राम्स की मुख्य अवधारणाएं

1. क्लासेस

   • एक क्लास प्रणाली में वस्तुओं के लिए एक नक्शा प्रतिनिधित्व करता है। यह डेटा (गुण) और व्यवहार (क्रियाएं या विधियां) को समेटता है।

   • उदाहरण में:

     • ग्राहक, आदेश, आदेश विवरण, वस्तु, भुगतान, नकद, चेक, और क्रेडिट सभी कक्षाएँ हैं।

   • दृश्य रूप से, एक कक्षा को तीन भागों में विभाजित आयत के रूप में दर्शाया जाता है:

     • ऊपरी: कक्षा का नाम (उदाहरण के लिए ग्राहक).

     • मध्य: गुण (उदाहरण के लिए नाम: स्ट्रिंग, पता: स्ट्रिंग).

     • निचला: संचालन (उदाहरण के लिए कैलकटैक्स(), कैलकटोटलवेट()).

2. गुण

   • गुण कक्षा के गुण या डेटा सदस्य होते हैं, जिनके साथ अक्सर दृश्यता सूचक (+ सार्वजनिक के लिए, - निजी के लिए) और डेटा प्रकार होता है।

   • उदाहरण: कक्षा ग्राहक कक्षा, -नाम: स्ट्रिंग और -पता: स्ट्रिंग निजी विशेषताएँ हैं।

3. ऑपरेशन

   • ऑपरेशन किसी क्लास द्वारा किए जा सकने वाले व्यवहार या विधियों का प्रतिनिधित्व करते हैं।

   • उदाहरण: के रूप में आदेश क्लास, ऑपरेशन शामिल हैं calcSubTotal(), calcTax(), और calcTotalWeight().

4. संबंध

   • यूएमएल क्लास डायग्राम विभिन्न संबंधों का उपयोग करके दिखाते हैं कि क्लासेस कैसे अंतरक्रिया करते हैं। इनमें शामिल हैं:

     • संबंध: दो क्लासेस के बीच एक सामान्य संबंध।

       • उदाहरण: ग्राहक और आदेश दर्शाता है कि एक ग्राहक बहुत सारे आदेश दे सकता है (1 से 0..* बहुलता)।

     • एग्रीगेशन: एक “पूर्ण-भाग” संबंध जहां भाग स्वतंत्र रूप से अस्तित्व में हो सकता है (एक खाली हीरे द्वारा दर्शाया गया है)।

       • उदाहरण: द्वारा आदेश क्लास एग्रीगेट करता है आदेश विवरण (1 से 1..*).

     • संयोजन: एक ऐसा संगठन जहाँ भाग पूर्ण के बिना अस्तित्व में नहीं आ सकता है (एक भरे हुए हीरे द्वारा दर्शाया गया है; इस उदाहरण में नहीं दिखाया गया है).

     • सामान्यीकरण: एक “है-एक” संबंध, जो विरासत को दर्शाता है (त्रिकोण तीर द्वारा दर्शाया गया है).

       • उदाहरण: भुगतान एक सार्वजनिक वर्ग है जिसमें नकद, चेक, और क्रेडिट इसके उपवर्ग हैं।

     • भूमिका: एक संबंध में एक वर्ग की भूमिका को दर्शाता है (उदाहरण के लिए वस्तु में आदेश विवरण से वस्तु संबंध).

5. बहुलता

   • बहुलता यह निर्धारित करती है कि एक क्लास के कितने उदाहरण दूसरे क्लास के एक उदाहरण से जुड़ सकते हैं।

   • उदाहरण:

     • ग्राहक से आदेश 1 से 0..* है (एक ग्राहक के शून्य या अधिक आदेश हो सकते हैं)।

     • आदेश से आर्डर विवरण 1 से 1..* है (एक आर्डर में एक या एक से अधिक आर्डर विवरण हो सकते हैं)।

     • आर्डर विवरण से वस्तु 0..* से 1 है (एक वस्तु से शून्य या एक से अधिक आर्डर विवरण संबंधित हो सकते हैं)।

6. एब्स्ट्रैक्ट क्लासेस

   • एक एब्स्ट्रैक्ट क्लास को इनस्टेंशिएट नहीं किया जा सकता है और इसका उपयोग अन्य क्लासेस के आधार के रूप में किया जाता है। इसे इटैलिक या {एब्स्ट्रैक्ट} कीवर्ड।

   • उदाहरण: भुगतान एक एब्स्ट्रैक्ट क्लास है जिसमें राशि: फ्लोट एक विशेषता के रूप में।

यूएमएल क्लास डायग्राम बनाने के लिए दिशानिर्देश

1. क्लासेस की पहचान करें

   • अपनी प्रणाली में मुख्य एंटिटीज की पहचान करने से शुरू करें (उदाहरण के लिए ग्राहक, आर्डर, वस्तु).

   • क्लासेस के नाम देने के लिए समस्या क्षेत्र से नाम लें।

2. विशेषताओं और संचालनों को परिभाषित करें

   • प्रत्येक क्लास के लिए गुण (विशेषताएँ) और व्यवहार (संचालन) की सूची बनाएं।

   • उचित डेटा प्रकार और दृश्यता मोडिफायर का उपयोग करें (उदाहरण के लिए - निजी के लिए, + सार्वजनिक के लिए।)

3. संबंध स्थापित करें

   • यह निर्धारित करें कि क्लासेस एक दूसरे से कैसे संबंधित हैं (संबंध, एग्रीगेशन, सामान्यीकरण)।

   • संबंधों की कार्डिनैलिटी निर्दिष्ट करने के लिए बहुलता का उपयोग करें।

4. अब्स्ट्रैक्शन का उपयोग करें

   • उन सामान्य विशेषताओं और व्यवहार की पहचान करें जिन्हें एक सुपरक्लास में अब्स्ट्रैक्ट किया जा सकता है (उदाहरण के लिए भुगतान के साथ नकद, चेक, और क्रेडिट उपवर्गों के रूप में।)

5. इसे सरल रखें

   • बहुत अधिक विवरणों के साथ आरेख को ओवरलोड करने से बचें। सबसे महत्वपूर्ण क्लासेस और संबंधों पर ध्यान केंद्रित करें।

   • बड़े प्रणालियों के लिए पैकेज या उप-आरेखों का उपयोग करें।

6. सांस्कृतिक रूप से स्थिरता

   • एक स्थिर नामकरण प्रणाली का पालन करें (उदाहरण के लिए, विशेषताओं के लिए camelCase, क्लासेस के लिए PascalCase)।

   • स्पष्टता सुनिश्चित करने के लिए मानक UML प्रतीकों का उपयोग करें।

टिप्स और ट्रिक्स

1. रंगों और टिप्पणियों का उपयोग करें

   • क्लासेस के प्रकार को अलग करने के लिए रंगों का उपयोग करें (उदाहरण के लिए, अब्स्ट्रैक्ट क्लासेस के लिए नीला, कॉन्क्रीट क्लासेस के लिए हरा) या महत्वपूर्ण संबंधों को उजागर करने के लिए।

   • टिप्पणियाँ या सीमाएँ जोड़ें (उदाहरण के लिए {क्रमबद्ध}) जटिल संबंधों को स्पष्ट करने के लिए।

2. हितधारकों के साथ प्रमाणीकरण करें

   • आरेख को डेवलपर्स, डिजाइनर्स या ग्राहकों के साथ साझा करें ताकि यह प्रणाली को सही ढंग से प्रतिबिंबित करे।

3. चक्र और सुधार करें

   • एक उच्च स्तर के आरेख से शुरू करें और जैसे अधिक विवरण उभरते हैं, उसे सुधारें। उदाहरण के लिए, वह आदेश वर्ग शुरू में केवल दिखाएगा तिथि और बाद में शामिल करें calcTotalWeight().

4. उपकरणों का उपयोग करें

   • लुसिडचार्ट, विजुअल पैराडाइग्म, या एंटरप्राइज आर्किटेक्ट जैसे उपकरण यूएमएल आरेख बनाने और बनाए रखने में सहायता कर सकते हैं।

5. बहुलता पर ध्यान केंद्रित करें

   • गलतियों से बचने के लिए बहुलता की जांच करें। उदाहरण के लिए, आदेश विवरण और वस्तु सुझाव देता है कि एक वस्तु कई आदेश विवरणों का हिस्सा हो सकती है, जो वास्तविक दुनिया के ई-कॉमर्स स्थिति में समझ में आता है।

6. संचालन को उजागर करें

   • गणना या महत्वपूर्ण तर्क करने वाले संचालन पर जोर डालें (उदाहरण के लिए, calcTax() में आदेश विवरण) व्यापार नियमों का ध्यान आकर्षित करने के लिए।

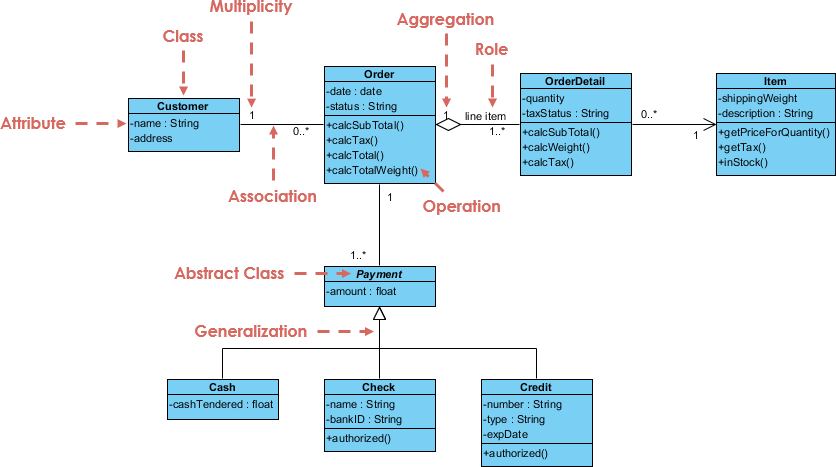

वर्ग आरेख उदाहरण का विश्लेषण

प्रदान किया गया यूएमएल वर्ग आरेख ई-कॉमर्स आदेश प्रसंस्करण प्रणाली का प्रतिनिधित्व करता है। आइए इसे तोड़ें:

• वर्ग और संरचना:

  • ग्राहक में विशेषताएं हैं नाम और पता और संबंधित है आदेश.

  • आदेश एग्रीगेट्स आदेश विवरण, गुणों के साथ जैसे तिथि और स्थिति, ऑपरेशन के साथ जैसे calcSubTotal() और calcTotalWeight().

  • आदेश विवरण लिंक्स आदेश के लिए वस्तु गुणों के साथ जैसे मात्रा और कर स्थिति, ऑपरेशन के साथ जैसे calcSubTotal() और calcTax().

  • वस्तु के गुण हैं जैसे शिपिंग वजन और विवरण, संचालन के साथ जैसे मात्रा के लिए कीमत प्राप्त करें() और कर प्राप्त करें().

  • भुगतान एक अमूर्त वर्ग है जिसमें राशि, सामान्यीकृत नकद, चेक, और क्रेडिट विशिष्ट गुणों के साथ।

• संबंध:

  •  के बीच 1 से 0..* संबंध ग्राहक और आदेश एक से बहुत के संबंध को दर्शाता है।

  •  के बीच एग्रीगेशन आदेश और आदेश विवरण (1 से 1..*) दर्शाता है कि एक आदेश में एक या अधिक विवरण होते हैं।

  •  के बीच 0..* से 1 संबंधआदेश विवरण और वस्तु एक ही वस्तु के संदर्भित करने के लिए एकाधिक आदेश विवरण की अनुमति देता है।

  •  से सामान्यीकरणभुगतान से नकद, चेक, और क्रेडिट भुगतान प्रसंस्करण में बहुआकृति का समर्थन करता है।

• संचालन दृष्टि:

  • द calcTax() और calcSubTotal() संचालन एक ऐसी प्रणाली का सुझाव देते हैं जहां कर और उपकुल राशि की गणना गतिशील रूप से की जाती है, संभवतः मात्रा और कर स्थिति.

• संभावित सुधार:

  • एक जोड़ें कुल राशि: फ्लोट अनुबंधित करें आदेश अंतिम गणना मान को संग्रहित करने के लिए।

  •  के बीच द्विदिशात्मक संबंध शामिल करें आदेश और भुगतान भुगतान लिंकेज दिखाने के लिए।

  • क्रियाकलापों के लिए दृश्यता निर्दिष्ट करें (उदाहरण के लिए +calcTax() या -calcTax()).

सिफारिश की गई UML मॉडलिंग उपकरण

Visual Paradigm कई कारणों से UML मॉडलिंग के लिए एक आदर्श उपकरण है:

1. व्यापक UML समर्थन: Visual Paradigm सभी UML आरेख प्रकार का समर्थन करता है, जिसमें वर्ग आरेख, उपयोग केस आरेख, अनुक्रम आरेख और अधिक शामिल हैं। इससे यह विभिन्न मॉडलिंग आवश्यकताओं के लिए एक विविध उपकरण बन जाता है123.

2. उपयोग में आसानी: उपकरण को तार्किक और उपयोगकर्ता-अनुकूल बनाया गया है, जिससे उपयोगकर्ता त्वरित और कुशलता से आकर्षक आरेख बना सकते हैं। संसाधन कैटलॉग विशेषता तैयार तत्व प्रदान करके दक्षता को अधिकतम करने में मदद करती है जिन्हें आरेखों में आसानी से शामिल किया जा सकता है45.

3. क्रॉस-प्लेटफॉर्म अनुकूलता: Visual Paradigm किसी भी जावा-समर्थित प्लेटफॉर्म पर उपयोग किया जा सकता है, जिसमें Windows, Mac OS X और Linux शामिल हैं। इस लचीलापन से यह सुनिश्चित होता है कि उपयोगकर्ता अपने संचालन प्रणाली के बिना अपने मॉडल पर काम कर सकते हैं45.

4. उन्नत मॉडलिंग क्षमताएं: सॉफ्टवेयर उन्नत विशेषताएं प्रदान करता है, जैसे सिंटैक्स चेकिंग, पुनः उपयोगी तत्व, और UML मॉडल तत्वों और बाहरी संसाधनों के बीच संबंध स्थापित करने की क्षमता। इन विशेषताओं में मॉडलों की सहीता और सुसंगतता सुनिश्चित करने में मदद मिलती है45.

5. व्यक्तिगत उपयोग के लिए मुफ्त: विजुअल पैराडाइग्म कम्युनिटी एडिशन व्यक्तिगत और गैर-वाणिज्यिक उपयोग के लिए मुफ्त है, जिससे छात्रों और व्यक्तिगत विकासकर्ताओं सहित विभिन्न उपयोगकर्ताओं तक पहुंच आसान हो जाती है45.

6. पुरस्कार विजेता और विश्वसनीय: विजुअल पैराडाइग्म एक पुरस्कार विजेता UML मॉडेलर है, जिसकी गुणवत्ता और उपयोग में आसानी के लिए पहचाना जाता है। यह 230,000 से अधिक उपयोगकर्ताओं द्वारा छोटे व्यवसायों से फॉरचून 500 कंपनियों, विश्वविद्यालयों और सरकारी इकाइयों तक विश्वसनीय माना जाता है165.

7. एकीकरण और सहयोग: टूल टीम सहयोग विशेषताओं का समर्थन करता है, जिससे एक ही प्रोजेक्ट पर कई उपयोगकर्ता काम कर सकते हैं। यह विभिन्न विकास पर्यावरणों और उपकरणों के साथ एकीकृत होता है, जिससे उत्पादकता और वर्कफ्लो में सुधार होता है78.

8. व्यापक ट्यूटोरियल और संसाधन: विजुअल पैराडाइग्म उपयोगकर्ताओं को UML मॉडलिंग में शुरुआत करने में मदद करने के लिए बहुत सारे ट्यूटोरियल और संसाधन प्रदान करता है। इन संसाधनों में विभिन्न विषयों को कवर किया गया है और चरण-दर-चरण निर्देश प्रदान किए गए हैं8.

निष्कर्ष

UML क्लास डायग्राम एक प्रणाली की स्थिर संरचना के मॉडलिंग के लिए एक शक्तिशाली उपकरण हैं। क्लास, गुण, संचालन और संबंधों को समझने के साथ-साथ उचित बहुलता और अब्स्ट्रैक्शन जैसी उत्तम व्यवहार विधियों को जानकर आप स्पष्ट और प्रभावी डायग्राम बना सकते हैं। संलग्न उदाहरण ई-कॉमर्स संदर्भ में एक व्यावहारिक अनुप्रयोग को दर्शाता है, जिसमें एग्रीगेशन, जनरलाइजेशन और ऑपरेशन-भारी क्लासेस को दर्शाया गया है। जटिल प्रणालियों के लिए डिजाइन पर पुनरावृत्ति करने और सटीकता बनाए रखने के लिए उपकरणों का उपयोग करने पर विचार करें।

विजुअल पैराडाइग्म एक शक्तिशाली, उपयोगकर्ता-अनुकूल और व्यापक UML मॉडलिंग उपकरण है, जो विभिन्न प्रकार के डायग्रामों का समर्थन करता है और मॉडलों की गुणवत्ता और सुसंगतता सुनिश्चित करने के लिए उन्नत विशेषताएं प्रदान करता है। इसकी उपलब्धता, क्रॉस-प्लेटफॉर्म संगतता और व्यापक संसाधन इसे व्यक्तिगत विकासकर्ताओं और टीमों के लिए आदर्श चयन बनाते हैं।

अगर आपको अधिक विवरण की आवश्यकता है या मुझे अतिरिक्त संसाधनों की खोज करने के लिए कहना है, तो आप आराम से पूछ सकते हैं!
