UML狀態機圖，也稱為狀態圖或狀態圖表，是統一建模語言（UML）中強大的行為圖，用於模擬系統、物件或流程的動態行為。它們展示了物件在其生命週期中可能處於的各種狀態狀態，以及這些狀態之間由事件、條件或動作觸發的轉移轉移。這些圖表特別適用於事件驅動的系統，其中行為取決於歷史背景，例如使用者介面、裝置控制器、通訊協定和業務工作流程。
與專注於互動或流程的序列圖或活動圖不同，狀態機圖強調物件如何隨時間對刺激做出回應，使其成為模擬生命週期和反應式系統的理想選擇。
UML狀態機圖中的關鍵概念
理解核心元素對於創建準確且有效的圖表至關重要：
- 狀態：物件滿足特定條件、執行某項活動或等待事件發生時所處的狀態。以圓角矩形表示。狀態可包含進入/退出動作（例如，entry / startTimer）和內部活動。
- 初始狀態：起始點，以實心黑圓圈表示。
- 終止狀態（結束狀態）：表示狀態機的終止，以一個較小的實心圓圈被一個圓圈包圍的方式呈現。
- 轉移：從一個狀態指向另一個狀態的有向箭頭，標籤包含觸發事件、保護條件（以方括號表示，例如 [balance > 0]）和可選效果（例如 / withdrawFunds）。
- 複合狀態（子機器狀態）：包含嵌套子狀態的狀態，允許對複雜行為進行層次化分解。
- 正交區域：在複合狀態內以虛線劃分，代表並行（同時）的子狀態。
- 歷史狀態:
- 淺層歷史：記住緊鄰的複合狀態中最近的子狀態。
- 深層歷史：記住所有層級嵌套中的子狀態。
- 偽狀態:
- 分叉: 將轉換拆分為並行流程。
- 合併: 將並行流程重新合併為一個。
- 選擇: 基於守衛的動態分支。
- junction: 靜態合併或分支。
這些元素確保圖表符合正確的UML符號規範，捕捉守衛、觸發器、進入/退出動作等內容。
UML狀態機圖的範例
狀態機圖在實際情境中表現出色：
- 電子商務系統中的訂單處理一個訂單物件可能會經過「新訂單」、「付款待處理」、「處理中」、「已發貨」、「已交付」或「已取消」等狀態。事件如「pay()」、「confirmShipment()」或「cancel()」會觸發狀態變更，並搭配守衛條件如「[paymentSuccessful]」。
UML狀態機圖的說明

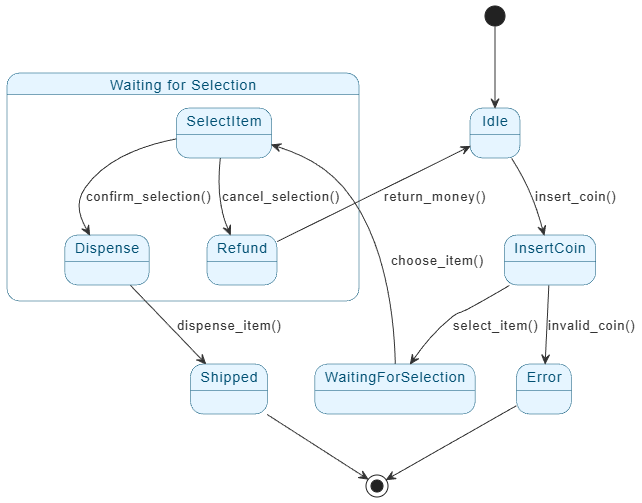

此UML狀態機圖模擬了簡單的自動販賣機單筆交易期間的行為。它展示了自動販賣機可能處於的不同狀態，以及如何根據使用者操作或事件在這些狀態之間移動（轉換）。
成功購買的主要流程
- 機器從閒置狀態開始（以黑圓點標示起點）。
- 當使用者投入硬幣時，機器會轉換至投入硬幣（處理付款投入）。
- 付款成功處理後，它會移動至等待選擇，使用者可以開始選擇商品。
- 在稱為等待選擇 （一個組合狀態，用於組織相關的子行為）：
- 使用者選擇一個項目，轉移到 SelectItem.
- 從這裡：
- 如果使用者確認選擇，機器將轉移到 Dispense.
- 如果使用者取消，將轉移到 Refund.
- 在 Dispense，項目被釋放，轉移到 Shipped （表示成功交付）。
- 最後，它達到終止狀態（一個被圓圈包圍的黑點），完成交易。
取消與退款路徑
- 從 SelectItem，如果使用者取消，機器將進入 Refund.
- 接著退回金錢並返回到 Idle，準備迎接下一位顧客。
錯誤處理路徑
- 在 InsertCoin期間，若偵測到無效硬幣，機器將直接轉移到 錯誤.
- 從錯誤，它會直接進入終止狀態（交易中止，可能無法退款）。
重點功能強調
- 複合狀態：「等待選擇」方框將與選擇相關的狀態（WaitingForSelection、SelectItem）分組，以保持圖示整齊並減少雜亂。
- 轉移：箭頭以事件標示，例如「insert_coin()」、「choose_item()」、「confirm_selection()」、「cancel_selection()」、「dispense_item()」、「return_money()」和「invalid_coin()」。這些代表觸發狀態變化的事件。
- 在此簡化版本中未顯示任何守衛（條件）或動作（效果），僅著重於狀態與事件觸發的轉移。
此圖確保自動販賣機的行為具有可預測性：僅在特定狀態下允許某些操作（例如，未選擇前無法出貨，未取消前無法退款）。
透過 Visual Paradigm 的 AI 協助狀態機圖生成器提升生產力
傳統的圖示工具需要手動放置狀態、轉移與標籤，對於複雜行為而言耗時費力。Visual Paradigm 透過其AI 驅動的狀態機圖生成器，整合於直覺的 AI 聊天機器人介面中。
主要優勢包括：
- 從自然語言即時建立：以白話英文描述物件的行為（例如：「為自動收費系統建立狀態機圖」），AI 將立即生成清晰且準確的 UML 兼容圖。
- 對話式優化：輕鬆迭代——例如說「為低餘額新增一個守衛」或「插入一個錯誤處理的新狀態」，並即時觀看圖示更新。這能揭露邊界情況並驗證邏輯，無需手動重繪。
- 生產力提升:
- 將描述轉換為精確的狀態、轉移、事件、守衛與動作。
- 自動排列版面以提升可讀性，即使在複雜圖示中亦然。
- 支援快速原型設計與行為模式的探索。
- 分析可能存在的問題，例如無效或無法達成的轉移。
- 作為即時更新的文件，連結設計與實作（例如：程式碼產生）。
無論是模擬使用者介面元件、裝置生命週期，或如 3D 列印工作流程、投票平台等商業流程，此工具皆能將焦點從繁瑣繪圖轉向創意問題解決。
準備好革新您的工作流程了嗎？Visual Paradigm 的 AI 協助生成器讓狀態驅動設計更快速、更精確且更具協作性——賦予團隊信心，打造可靠且具狀態感知能力的系統。
